用途
SWDW1系列万能式断路器(以下简称断路器)适用于交流50Hz,额定电流400A~6300A,额定绝缘电压800V.额定工作电压400V、690v的配电网络中,用来分配电能和保护线路及电源设备免受欠电压、过载、短路、单相接地等故障的危害,并在分断位置时具有隔离电源功能。具有多种保护功能,高精度的选择性保护,可避免不必要的停电,提高供电可靠性。该断路器一般安装在低压配电柜中作主开关起总保护作用。
符合标准:GB/T14048.2《低压开关设备和控制设备第2部分断路器》,等同采用IEC60947-2《低压开关设备和控制设备 第2部分断路器》。
产品特点
◎ 符合国际、国内标准,各项指标达到国内领先水平,性能卓越。
◎ 高分断能力,满足供电需要,零飞弧距离,安全性高。
◎ 可配置各种智能控制器,保护特性齐全,精度高,保证了供电的可靠性。
◎ 模块化设计,能提供不同的电气附件、机械附件、智能控制器单元,能使断路器满足不同用户的要求
◎ 安装方便,可上下进线,具有多种选择:3极或4极、固定式或抽屉式。
◎ 可带通讯接口,实现遥控、遥测、遥讯、遥调。

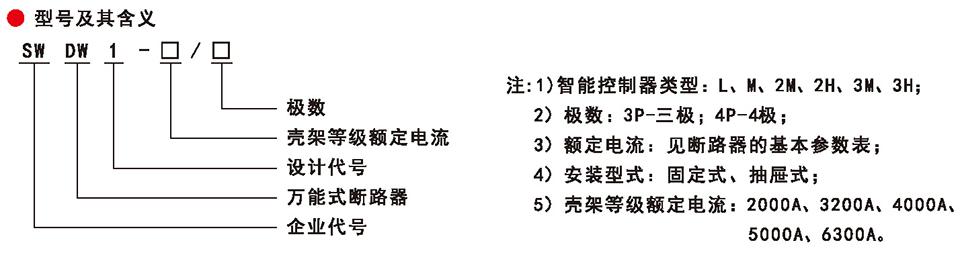

型号及其含义
适用工作环境
◎安装地点的海拨不超过2000m。
◎周围空气温度不高于+40℃和不低于-5℃,24h的平均值不超过+35℃。
◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露,应采取特殊的措施。
◎污染等级为3级。
◎断路器主电路安装类别:额定工作电压690V及以下的断路器用于安装类别V;辅助电路的安装类别除欠电压脱扣器线圈,电源变压器初级线圈与断路器的相同外,额定工作电压为400V,辅助电路安装类别为川。
◎在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
◎安装防护等级:IP30、IP40(安装在柜体小室内且加装门框)。
◎选择性类别:B类
结构简介
断路器结构

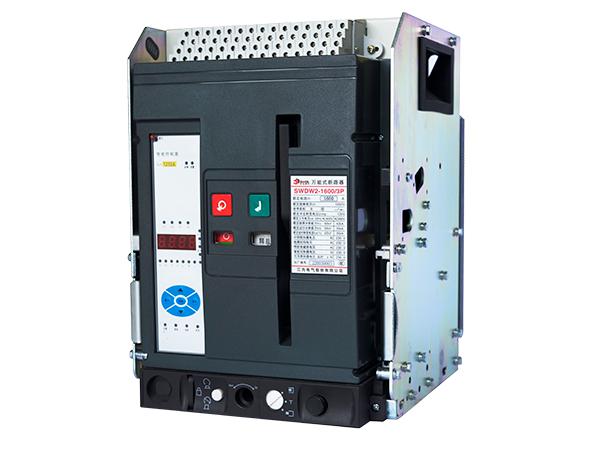

◎断路器分固定式和抽屉式两种类型。固定式断路器由本体和支架组成,抽屉式断路器由本体和抽屉座组成。

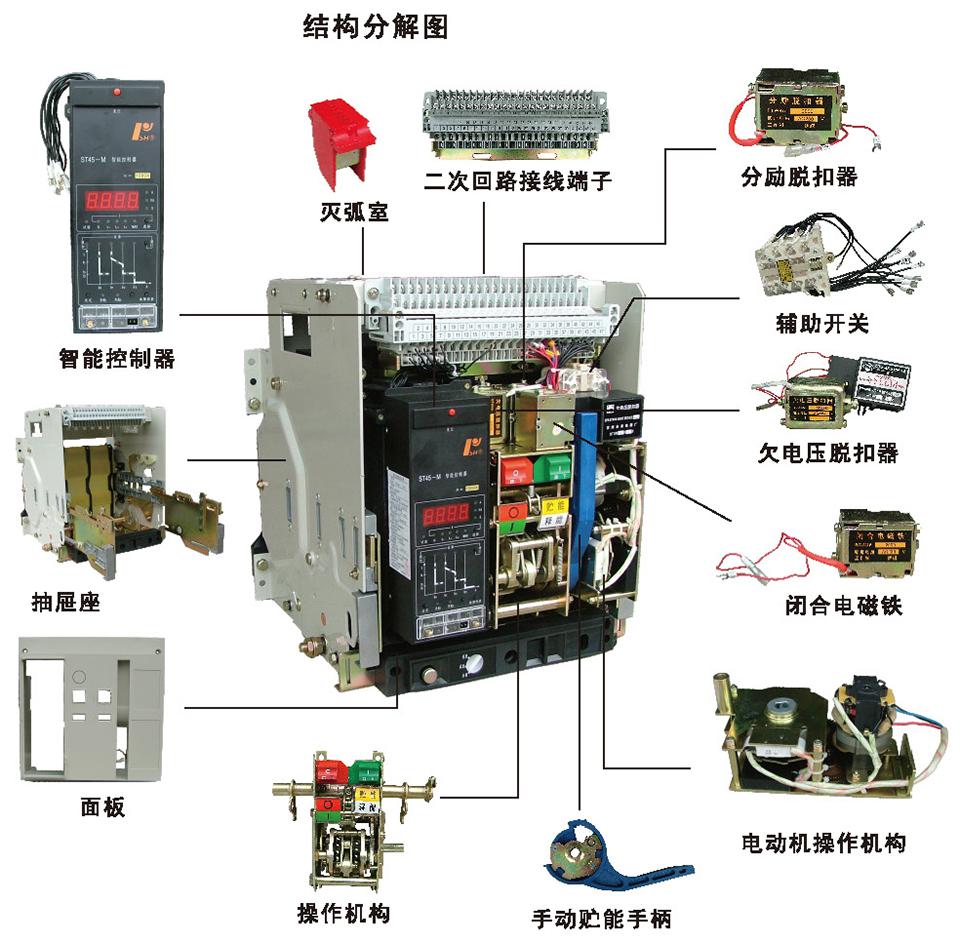

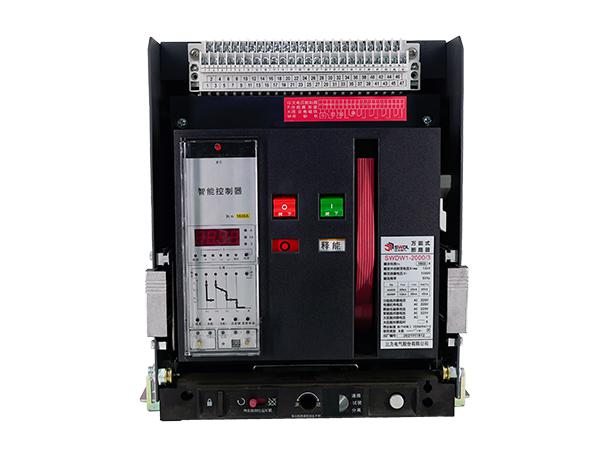

断路器本体由触头系统、灭弧系统、操动机构、电流互感器、智能控制器和辅助开关、二次插接件、欠压、分励脱扣器、闭合电磁铁、电动操作机构、基座等部件组成。

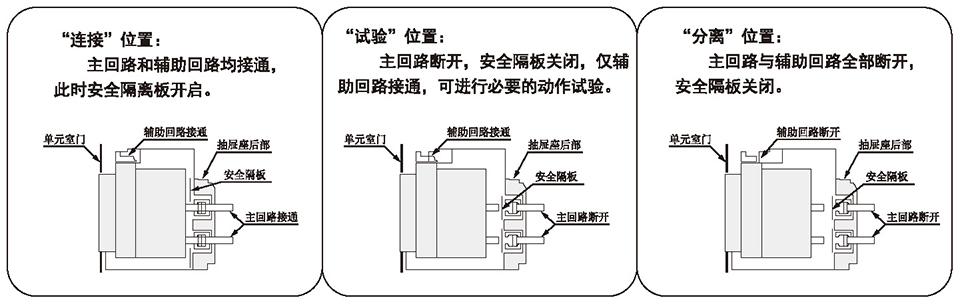

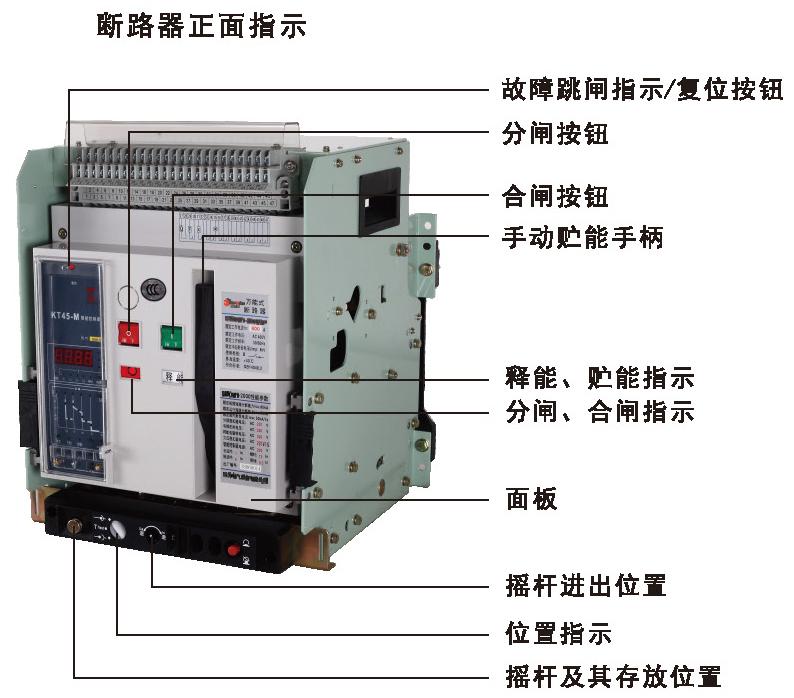

抽屉式断路器是通过断路器本体上的母线插入抽屉座上的桥式触头来连接主回路;摇动抽屉座下部横梁上摇杆,可实现抽屉式断路器的三个工作位置(摇杆旁有位置指示)。“连接”位置:主回路和二次回路均接通,“试验”位置:主回路断开,二次回路接通
可进行必要的动作试验。“分离”位置:主回路与二次回路全部断开此位置可职出断路器本体。抽屉式断路器具有联锁装置,只有在“连接”位置和“试验”位置才能使断路器闭合。而在“连接”和“试验”之间不能闭合。
结构特点
◎触头系统
◆采用一档触头系统,在同一触头的不同部位,触头单元既具有主触头的功能,又具有弧触头功能:
◆采用新型耐弧的触头材料,使触头在分断短路电流后不致过分发热而引起温升过高;
◆触头系统采用多路井联,以降低电动斥力,提高触头系统的电动稳定性。
◎灭弧室
◆每个极均设有一个灭弧室,其作用是将各电极分隔开,并相互绝缘,与断路器的其它部分及操作人员相隔离;
◆灭弧室全部置于断路器的绝缘底座内,增加了灭弧室的机械强度,不致在分断较大短路电流时炸裂。
◎操作机构和手动、电动传动机构操作机构位于断路器正面。操作机构采用五连杆的自由脱扣机构,并设计成贮能形式,在使用过程中,机构总是处于预贮能位置,只要断路器一接到合闸命令,断路器就能立即闭合。预贮能的释放可用手动释能按钮及闭合电磁铁来完成。断路器贮能由电动传动机构(兼有手动功能)进行。断路器有三种操作位置:贮能、闭合、断开。
◎智能控制器控制器由三个部分组成:互感器组件、电子部件、执行元件等。互感器组件由空芯互感器和速饱和互感器组成。它们直接套在母线上,二次引出线与控制器相连,速饱和互感器为铁芯互感器,可提供控制器工作电源。空芯互感器对应一次额定电流,二次感应的是毫伏级电压信号。用于提供控制器电流信号;电子部件为单片机控制单元,对各种信号进行实时处理,实现各种保护特性和辅助功能:执行元件是一个磁通变换器,在正常情况下靠磁铁维持铁芯处于闭合状态,。当电子部件发出动作指令时,电流通过执行元件线圈产生反向激磁,克服永磁铁固有磁能,靠反力弹簧打开动铁芯,从而推动断路器脱扣半轴而分断断路器。
控制器的电源采用自生电流源和辅助电压源双路电源工作方式,自生电流源由直接套于母线上的速饱和互感器提供当母线电流达到一定值时(I>0.41nm),互感器二次感应的能量即可保证控制器可靠工作,特别在短路等大电流的故障状态下,可确保控制器电源的稳定,从而保证系统的可靠。辅助电压源分为交流和直流两种,交流230V/400V是直接进二次端子的1#和2#点,直流110V/220V时,二次接线端于1#和2#点上严禁直接接入,需经电源模块转换成DC24V再接入二次回路的1#和2#点(二次接线原理图),在(85%-110%)Us范围,辅助电源单独供电可保证控制器可靠工作,便于用户在断路器运行前或分断后对控制器进行了整定、试验、故障检查等。两路电源任何一路正常均可保证控制器可靠工作,但为了系统的可靠和使用的方便,两路电源同时使用。用户如需要对控制器各种保护电流值和时间值重新设定时,应由专业人员操作,同时各种参数不得交叉设定,要求r
◎抽屉座
◆断路器本体在抽屉座内的运动具有三个位置。
◆抽屉式断路器具有机械联锁装置。
◆断路器只能在分闸状态下,才能摇进摇出抽屉座。
◆两台相同额定电流的抽屉式断路器(包括本体及抽屉座)才具有互换性,否则将会损坏抽屉座。
◆抽屉式断路器“分离”位置锁定挂锁器,抽屉式断路器处于“分离”位置时,可拔出抽屉座下沿的锁杆用挂锁来锁定,锁定后断路器无法摇至“试验”或“连接”位置。挂锁用户自备。
技术数据与性能
断路器基本技术参数(见表1)
断路器型号 | SWDW2- 1600 | 框 | 框I | 框II(4P为框1) | 框川 | 框川 | |||
SWDW1-2000 | SWDW1-3200 | SWDW1-4000 | SWDW1-5000 | SWDW1-6300 | |||||
额定电流In(A) | 200、400 630、800 1000、1250 1600 | 630、800、 1000、1250 1600、2000 | 2000、2500 2900、3200 | 3200、4000 | 4000、5000 | 5000、6300 | |||
额定工作电压(V) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | |||
额定绝缘电压(V) | 1000 | 800(1000) | 800(1000) | 690(800/1000) | 800(1000) | 800(1000) | |||
额定冲击耐受电压Uimp(kV) | 8 | 8 | 8 | 12 | 8 | 8 | |||
极数 | 3、4 | 3、4 | 3、4 | 3 | 3、4 | 3 | |||
分断时间(ms) | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | |||
合闸时间(ms) | ≤70 | ≤70 | ≤70 | ≤70 | ≤70 | ≤70 | |||
额定极限短路分 断能力Icu(kA) | 400V | 60 | 80 | 80 | 80/100(H型、4P) | 100 | 120 | ||
690V | 42 | 50 | 65 | 50/65(H型)/75(4P) | 75 | 85 | |||
额定运行短路分 断能力Ics(kA) | 400V | 50 | 50/65(H型) | 65 | 50/65(H型)/80(4P) | 80 | 80 | ||
690V | 35 | 40 | 50 | 40/50(H型)/65(4P) | 65 | 75 | |||
额定短时耐受 电流Icw(kA/1s) | 400V | 42 | 50 | 65 | 65/65(H型)/80(4P) | 80 | 80 | ||
690V | 35 | 40 | 50 | 50/50(H型)/65(4P) | 65 | 75 | |||
额定短路接通 能力1cm(kA) | 400V | 132 | 176 | 176 | 176/220(4P) | 220 | 264 | ||
690V | 105 | 105 | 143 | 105/165(4P) | 165 | 187 | |||
操作性能 | 电气寿命 (次数) | 400V | 3000 | 6500 | 3000 | 1500 | 500 | 500 | |
690V | 2000 | 3000 | 1500 | 750 | 500 | 500 | |||
机械寿命 (次数) | 免维护 | 12500 | 15000 | 10000 | 5000 | 4000 | 4000 | ||
有维护 | 25000 | 30000 | 20000 | 10000 | 8000 | 8000 | |||
联接方式 | 水平/垂直 | 水平 垂直 | 水平 垂直 | 水平 垂直 | 水平 垂直 | 水平 垂直 | |||
安装型式 | 固定式 | O | O O | O - | O - | O - | O - | ||
抽屉式 | O | O O | O - | O - | O - | O - | |||
外形尺寸 W*L*H(mm) | 固 定 式 | 3P | 269*240*325 | 362*368*402 | 422*379*402 | - | 782*388*402 | - | |
4P | 339*240*325 | 457*368*402 | 537*379*402 | - | 897*388*402 | - | |||
抽 屉 式 | 3P | 275*332*355 | 375*471*438 | 435*478*438 | 550*499*438 | 813*505*438 | 拼装式: 928*505*438 一体式: 895*505*438 | ||
4P | 345*332*355 | 470*471*438 | 550*478*438 | 788*492*438 | 928*505*438 | - |
注:()H型参数为特殊订货,其型号则为,例:SWDW1-2000H/3P。
智能控制器保护特性
L型智能控制器保护特性(见表2)
功能 | 整定电流 | 动作特性/时间 | ||||||
保 护 功 能 | 过载长延时 (L2、L3、L4) | Ir1(lr)= (0.4~1)xIn+0FF | 1.05lr1 | 2h内不动作 | ||||
1.301r1 | 1h内动作 | |||||||
tL整定值(s) | 30 | 60 | 120 | 240 | ||||
在1.5lr1时的tr1(s) | 30 | 60 | 120 | 240 | ||||
在2.0lr1时的tr1(s) | 16.9 | 33.8 | 67.5 | 135 | ||||
在7.21r1时的tr1(s) | 1.3 | 2.6 | 5.2 | 10 | ||||
精度 | ±15% | |||||||
热记忆功能 | 标准≤30min+0FF (出厂设定为0FF) | |||||||
注1:动作曲线符合tr1=(1.51r1)2xtL/12 tr1:过载长延时实际动作时间 tL:过载长延时动作时间整定值 1:实际过载电流 过载长延时动作电流整定值 Ir1: 注2:反复过载可能引起导体发热,“热记忆功能”能积累这种效应,当再次 出现故障时可以缩短保护动作的延时时间。该功能脱扣断电后可清除。 | ||||||||
短路短延时 (L3、L4) | Ir2(Isd)= (3~10)xIr1+0FF | ts整定值(s) | 0.2 | 0.4 | ||||
可返回时间(ms) | 160 | 340 | ||||||
精度 | ±15% | |||||||
短路瞬时 (L2、L3、L4) | Ir3(li)= L2型: (3~10)xIr1+0FF L3、L4型 框II: (7~14)xIr1+0FF L3、L4型 框I: (10~20)xIr1+0FF | 动作时间小于100ms | ||||||
接地保护 (L4) | Ir4(1g)= (0.2~1)xIn+0FF | tG整定值(s) | 0.2 | 0.4 | 0.6 | 0.8 | ||
可返回时间(ms) | 160 | 340 | 510 | 680 | ||||
精度 | ±15% | |||||||
故 障 检 测 与 状 态 指 示 功 能 | 负载电流光柱指示(最大负荷相) | 电流值范围 | 40%、60%、80%、100%+过载 | |||||
级差 | 10% | |||||||
精度 | ±15% | |||||||
故障检测与 状态显示 (L2、L3、L4) | MCU运行监视 | 故障原因 | 断路器状态 | |||||
内部过热 智能控制扣器MCU运行不正常 | MCU灯恒亮 | |||||||
故障指示SAL | 故障跳闸触点输出(触点容量AC380V 3A) | |||||||
分闸指示 | 分闸指示触点输出(触点容量AC380V 3A) | |||||||
合闸指示 | 合闸指示触点输出(触点容量AC380V 3A) | |||||||
实验 | 瞬时跳闸,用于检查智能控制器和机械执行元件完好情况 |
M型智能控制器保护特性(见表3)
>功能 | >整定电流 | >动作特性/时间 | |||||||||||||
>过载长延时 | >Ir1(Ir)= (0. 4~1)xIn+0FF | >1.05lr1 | >2h内不动作 | ||||||||||||
>1.301r1 | >1h内动作 | ||||||||||||||
>tL整定值(s) | >15s~500s+0FF 级差5s | >OFF | |||||||||||||
>在1.5Ir1时的tr1(s) | >15 | >30 | >60 | >120 | >240 | >480 | >报警 | ||||||||
>在2.01r1时的tr1(s) | >8.4 | >16.9 | >33.8 | >67.5 | >135 | >270 | |||||||||
>在7.21r1时的tr1(s) | >0.64 | >1.3 | >2.6 | >5.2 | >10 | >21 | |||||||||
>精度 | >±10% | ||||||||||||||
>热记忆功能 | >标准≤30min+0FF(出厂设定为0FF) | ||||||||||||||
>注1:动作曲线符合tr1=(1.51r1)2XtL/1 tr1:过载长延时实际动作时间 tL:过载长延时动作时间整定值 1:实际过载电流 Ir1: :过载长延时动作电流整定值 注2:反复过载可能引起导体发热,“热记忆功能”能积累这种效应,当再次 出现故障时可以缩短保护动作的延时时间。该功能脱扣断电后可清除。 | |||||||||||||||
>短路短延时 | >Ir2(Isd)= (1.5~15)xIr1+0FF | >定时限 2t OFF | >ts整定值(s) | >0.1 | >0.2 | >0.3 | >0.4 | >OFF | |||||||
>反时限 2t ON | >可返回时间(ms) | >60 | >160 | >255 | >340 | >报警 | |||||||||
>动作时间符合 tr2=(81r) 2xts/l2 tr2:短路短延时实际动作时间 ta:短路短延时动作时间整定值 1:实际短路电流 Ir2:短路短延时动作电流整定值 | |||||||||||||||
>精度 | >±15% | ||||||||||||||
>热记忆功能 | >标准≤15min+0FF(出厂设定为0FF) | ||||||||||||||
>注:无论用户设定的是反时限还是定时限,当故障电流大于8Ir1时,将自动 转换为定时限动作 | |||||||||||||||
>短路瞬时 | >Ir3(1i)= 框I:In~50kA+0FF 框II:In~75kA+0FF 框I:In~100kA+0FF | >动作时间小于100ms | |||||||||||||
>接地保护 | >Ir4(1g)= (0.2~1)xIn+0FF | >tG整定值(s) | >0.2 | >0.4 | >0.6 | >0.8 | >OFF | ||||||||
>可返回时间(ms) | >160 | >340 | >480 | >640 | >报警不跳闸 | ||||||||||
>精度 | >±15% |
负 载 监 控 | 方式1 | 整定电流Ic1 | (0. 2~1)In+0FF |
动作时间tc1 | 1/2tL | ||
输出特性 | 输出继电器信号(可与ST201继电器模块配合使用) | ||
整定电流Ic2 | (0. 2~1)In+0FF | ||
动作时间tc2 | 1/4tL | ||
输出特性 | 输出继电器信号(可与ST201继电器模块配合使用) | ||
方式2 | 整定电流|c1 | (0. 2~1)In+0FF | |
动作时间tc1 | 1/2tL | ||
输出特性 | 输出继电器信号(可与ST201继电器模块配合使用) | ||
整定电流Ic2 | (0. 2~1)In+0FF | ||
动作时间tc2 | 60s | ||
输出特性 | 输出继电器信号(可与ST201继电器模块配合使用) | ||
精度 | ±10% | ||
热记忆功能 | 标准≤30min+0FF(出厂设定为0FF) | ||
故 障 检 测 与 状 态 显 示 | 电流表 | L1-L2-L3-MAX ±5% | |
电压表(增选功能) | UAB-UBC-2UCA-MAX ±5% | ||
故障指示SAL | 故障跳闸触点输出(触点容量AC380V 3A) | ||
分闸指示 | 分闸指示触点输出(触点容量AC380V 3A) | ||
合闸指示 | 合闸指示触点输出(触点容量AC380V 3A) | ||
故障检查 | 可检查分闸电流值和时间值,断电后具有记忆功能,并由发光二极管指示 | ||
故障类型(只保持最近一次故障的状态值) | |||
试验 | 脱扣 | 可模拟各种故障电流进行分闸实验 | |
不脱扣 | 可模拟各种故障电流进行实验,但断路器不分闸 |
注:反复过载可能引起导体发热,该功能控制器断电后可清除。
“热记忆功能”能积累这种效应,当再次出现故障时可以缩短保护动作的延时时间。
2M、2H、3M、3H型智能控制器保护特性(见表4)
功能 | 整定电流 | 动作特性/时间 | ||||||||||||||||||
保护功能 | 过载长延时 | Ir1(Ir)=(0.4~1)xIn+0FF(无级调整) | 1.05lr1 | 2h内不动作 | ||||||||||||||||
1.30lr1 | 1h内动作 | |||||||||||||||||||
特性曲线 | 特快反时限曲线 | |||||||||||||||||||
曲线速率 | IEC60255标准,共80级点,可整定 | |||||||||||||||||||
tL整定值(s) | 3.32 | 5.32 | 8 | 13.32 | 20 | 26.66 | 33.3 | 45 | 60 | 93.32 | 133 | 220 | 266 | 333 | 400 | 433 | ||||
1.5lr1时的tr1(s) | 8 | 12.8 | 19.2 | 32 | 48 | 64 | 80 | 108 | 144 | 244 | 320 | 480 | 640 | 800 | 960 | 1120 | ||||
2.0lr1时的tr1(s) | 3.32 | 5.32 | 8 | 13.32 | 20 | 26.66 | 33.3 | 45 | 60 | 93.32 | 133 | 220 | 266 | 333 | 400 | 433 | ||||
7.2lr1时的tr1(s) | 0.2 | 0.32 | 0.47 | 0.79 | 1.18 | 1.57 | 1.97 | 2.66 | 3.54 | 5.5 | 7.87 | 11.8 | 15.7 | 19.7 | 23.6 | 25.6 | ||||
精度 | ±10%(固有绝对误差±40ms) | |||||||||||||||||||
热记忆功能 | 标准 ≤30min+0FF(出厂设定为0FF) | |||||||||||||||||||
N相过电流特性 | 100%Ir或50%Ir | |||||||||||||||||||
注1:动作曲线符合tr1=(1.5lr1) 2xtL/I2tr1:过载长延时实际动作时间 tL:过载长延时动作时间整定值1:实际过载电流 过载长延时动作电流整定值Ir1:注2:保护曲线类型选择--SI:标准反时限 VI:快速反时限 EI(G):特快返时间(一般配电保护用)EI(M):特快反时限(电机保护用)HV:高压熔丝兼容 12t:通用型反时限保护注3:反复过载可能引起导体发热,“热记忆功能”能积累这种效应,当再次出现故障时可以缩短保护动作的延时时间。该功能脱扣断电后可清除。 | ||||||||||||||||||||
短路短延时 | Ir2(Isd)=(1.5~15)xIr1+0FF | 定时限 | ts整定值(s) | 0.1s~1s(级差0.1s)+0FF | ||||||||||||||||
反时限 | 动作时间曲线同过载长延时,动作速度比过载长延时快10倍 | |||||||||||||||||||
精度 | ±10% | |||||||||||||||||||
热记忆功能 | 标准≤15min+0FF(出厂设定为0FF) | |||||||||||||||||||
动作时间符合 tr2=(81r) 2Xts/l2tr2:短路短延时实际动作时间 ts:短路短延时动作时间整定值1:实际短路电流 Ir2:短路短延时动作电流整定值注:当反时限电流值设置于“OFF”位置或定时限电流值位置大于、等于反时限电流值时,控制器将按定时限进行保护,反时限功能自动失效。当定时限保护退出时,反时限保护的延时动作时间则不受定时限延时时间的限制(但不小于20ms),当过载长延时关断时,短路短延动作时间按出厂默认值换算。 | ||||||||||||||||||||
短路瞬时 | Ir3(li)=框 I:In~50kA+0FF框 II:In~75kA+0FF框川: In~100kA+0FF.(无级调整) | 动作时间小于100ms | ||||||||||||||||||
接地保护 | Ir4(1g)=(0.2~1)xIn+0FF(无级调整,最小设定值160A,OFF表示报警不分闸) | tG整定值(s) | (0. 1~1)s+0FF (级差0.1s,OFF表示报警不分闸) | |||||||||||||||||
反时限剪切系数Kg | (1. 5~6) s+0FF (级差0.5s,OFF表示接地为定时限) | |||||||||||||||||||
精度 | ±10%(固有绝对误差±40ms) | |||||||||||||||||||
注:动作曲线符合t g=tGXKgxlg/ltg: 接地保护实际动作时间 tG:接地保护动作时间整定值 Kg:反时限剪切系数1:实际接地故障电流 接地动作电流整定值lg: |
负载监控 | 方式1 | 整定电流Ic1 | (0. In+0FF2~1) |
特性曲线 | 同过载长延时 | ||
曲线速率 | 可单独设置(设置内容同过载长延时) | ||
动作特性 | >1.21c1时输出继电器卸负载触点信号(可与ST201继电器模块配合使用) | ||
整定电流Ic2 | (0. 2~1)xIn+0FF | ||
特性曲线 | 同过载长延时 | ||
曲线速率 | 可单独设置(设置内容同过载长延时) | ||
动作特性 | >1.21c2时输出继电器卸负载触点信号(可与ST201继电器模块配合使用) | ||
方式2 | 整定电流Ic1 | (0.2~1)In+0FF | |
特性曲线 | 同过载长延时 | ||
曲线速率 | 可单独设置(设置内容同过载长延时) | ||
动作特性 | >1.21c1时输出继电器卸负载触点信号(可与ST201继电器模块配合使用) | ||
整定电流Ic2 | (0.2~1)xIn+OFF (级差2%,最小160A) | ||
特性曲线 | 60s固定 | ||
曲线速率 | 输出继电器信号(可与ST201继电器模块配合使用) | ||
动作特性 | ≤0.91c2时输出继电器卸负载出点信号(可与ST201继电器模块配合使用) | ||
精度 | 电流精度±10%,动作时间精度±15%(固有延时±40ms) | ||
热记忆功能 | 标准≤30min+0FF(出厂设定为OFF),断电自动清除 | ||
电流不平衡保护 | 整定值 | 8= | 40%~100%+0FF(OFF表示退出,级差1%) δ=11N IAV为三相电流平均值。 |
动作或报警特性 | ≤0.98不动作, >1 .18延时动作或报警 | ||
延时时间t8 | 0.1~1s+0FF(级差0.1s,OFF表示只报警不跳闸) | ||
精度 | 电流精度±10%,动作时间精度±15%(固有延时±40ms) | ||
故障检测与状态显示 | 电流表 | L1-L2-L3-MAX ±5% | |
电压表(增选功能) | UAB-UBC-2UCA-MAX ±5% | ||
故障指示SAL | 故障跳闸触点输出(触点容量AC380V 3A) | ||
分闸指示 | 分闸指示触点输出(触点容量AC380V 3A) | ||
合闸指示 | 合闸指示触点输出(触点容量AC380V 3A) | ||
故障检查 | 可检查分闸电流值和时间值,断电后具有记忆功能,并由发光二极管指示故障类型(只保持最近一次故障的状态值) | ||
试验 | 脱扣 | 可模拟各种故障电流进行分闸实验 | |
不脱扣 | 可模拟各种故障电流进行实验,但断路器不分闸 |
反复过载可能引起导体发热,“热记忆功能”能积累这种效应,当再次出现故障时可以缩短保护动作的延时时间,注:1、该功能控制器断电后可清除。
2、用户可选用ST手持编程器对控制器的功能进行设定。
11
智能控制器主要功能
控制器类型 主要功能 | L | M | 2M | 2H | 3M | 3H | ||
L2 | L3 | L4 | ||||||
电流显示功能 | - | - | - | ✓ | V | ✓ | ✓ | ✓ |
电流柱状显示 | ✓ | ✓ | ✓ | 一 | - | - | - | - |
过载长延时保护 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
短路短延时保护 | 一 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
短路瞬时保护 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
接地故障保护 | - | - | O | ✓ | ✓ | ✓ | ✓ | ✓ |
电流不平衡保护 | - | - | - | - | O | O | O | O |
功能试验 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
故障记忆 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
信号触点输出 | O | O | O | O | O | O | O | O |
热记忆 | O | O | O | ✓ | ✓ | ✓ | ✓ | ✓ |
自诊断 | - | 一 | - | - | ✓ | ✓ | ✓ | ✓ |
编程接口 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
通讯功能 | - | - | - | - | - | ✓ | - | ✓ |
触头当量记录 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
时钟功能 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
MCU工作指示 | ✓ | ✓ | ✓ | - | - | - | - | - |
操作次数记录 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
报警记录 | - | - | - | - | ✓ | ✓ | ✓ | ✓ |
变位记录 | - | - | - | - | - | - | ✓ | ✓ |
电流测量 | - | - | - | ✓ | ✓ | ✓ | ✓ | ✓ |
MCR及越限跳闸 | O | O | O | O | O | O | O | O |
负载监控 | - | - | - | O | O | O | O | O |
故障状态指示及数值显示 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
中性相(N相)保护 | - | - | - | ✓ | ✓ | ✓ | ✓ | ✓ |
电压测量 | - | - | - | O | O | O | O | O |
功率因数测量 | - | - | - | - | - | - | O | O |
功率测量 | - | - | - | - | - | - | O | O |
需用值测量(电流、功率) | - | - | - | - | - | - | O | |
需用值保护 | - | - | - | - | - | - | O | |
电能测量 | - | - | - | - | 一 | - | O | |
触头磨损指示 | - | - | - | O | O | O | ✓ | ✓ |
区域联锁 | - | - | - | - | - | - | O | |
谐波测量 | - | - | - | - | - | - | O | |
电压保护 | - | - | - | - | - | - | O | |
电网参数历史记忆 | - | - | - | - | - | - | O |
说明:√表示基本功能,○表示可选功能,一表示无此功能。
