适用范围
SWQ1系列双电源自动转换开关(简称ATSE)适用于交流50Hz,额定工作电压380V,额定电流至800A的双电源供电系统。当常用电源发生故障时,可以自动完成常用电源与备用电源之间的供电切换,保证用电的可靠性和安全性。产品广泛应用于医院、商场、银行、人防、地铁、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。
产品符合GB/T14048.11和IEC60947-6-1《自动转换开关电器》标准,也符合《高层民用建筑防火规范》《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等标准。
适用工作环境
〇安装地点的海拨不超过2000m。
〇周围介质温度不高于+40℃和不低于-5°c,24h的平均值不超过+35℃
〇安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;并考虑温度变化发生在产品表面上的凝露,应采取特殊的措施。
〇污染等级为3级。
〇主电路安装类别为川,不接至主电路的辅助电路和控制电路安装类别为川。
〇在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
〇没有雨雪侵袭的地方。

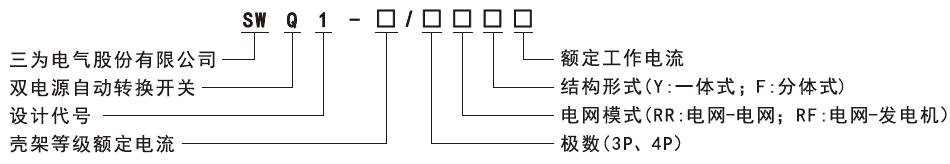

型号含义
结构与功能

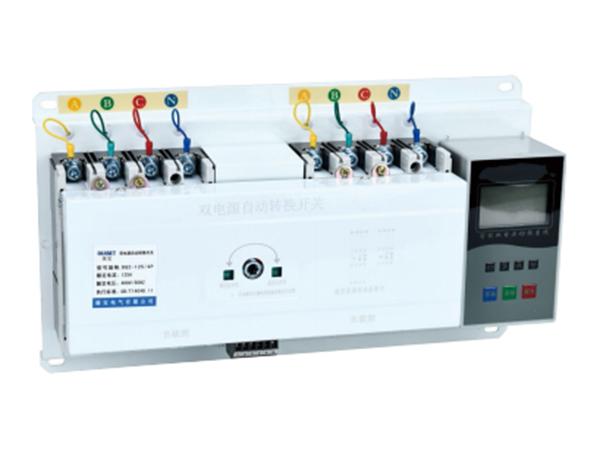

◎ 本智能双电源自动转换开关由两台具有高分断能力的塑壳断路器、机械联锁机构、智能控制器等组成,所有器件安装在一块金属底板上。
◎ 智能控制器具有LCD显示、微电脑控制PIC单片机和质量可靠的电子元器件组成等,实现智能化自动控制。
◎ 三个状态位置供用户选择:常用电源(N)合、双分、备用电源(R)合。
智能控制器功能
智能控制器由键盘位置输入和(LCD)显示,可对常用电源(N)和备用电源(R)三相同步检测,并轮流显示每一相电压的状态:对断相、失压、欠压或过压,低于额定工作电压值的80%时判为欠压,高于额定工作电压值的120%判为过压,微机对检测结果做出处理,然后发出相应指令,处理结果同时可显示在(LCD)上,给用户一个良好的人机对话界面;当控制器检测到消防指令(DC24V)电源时控制器发出指令将开关双分,当报警系统打开时,检测到消防指令或常备用电源都出现异常时会发出“嘟嘟”的报警声,报警及报警系统可人工关闭。当前无论工作在任何模式下,微机检测到异常数据,延时3s从异常电源断开进入双分保护状态,经延时(0-99s)转换到正常电源供电。例:自投自复式,常用电源(N)出现异常将自动转换到备用电源(R)供电,当常用电源(N)恢复正常则自动返回,如两路工作电源同时出现故障,开关保持原位置,其电源恢复正常者优先工作。
◎ 自投自复(R)式(适用于电网-电网)
出厂默认自动、常用电源供电,当电源出现异常(任一相过压、欠压、失压或断相)时,控制器LCD上的NA、
NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3s后自动转到双分状态,经延时转换至备用电源(R)
供电,(延时时间可设定0-30s,出厂时设定为3s)。当常用电源恢复正常后则自动转换到常用电源(N)供电;
备用电源(R)出现异常控制器会发出“嘟嘟”的报警声,该报警亦可人为关闭,LCD上“报警”字样消失,表
示报警系统已经关闭,“报警”字样显示,同时发出“嘟”一声,表示报警系统已经打开。
◎ 自投不自复(S)式(适用于电网-电网)
出厂默认自动、常用电源供电,当电源出现异常(任一相过压、欠压、失压或断相)时,控制器LCD上的NA、
NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3s后自动转到双分状态,经延时转换至备用电源(R)
供电,(延时时间可设定0-30s,出厂时设定为3s)。当常用电源恢复正常后则不能自动转换到常用电源(N)
供电,需要手动返回;备用电源(R)出现异常控制器会发出“嘟嘟”的报警声,该报警亦可人为关闭,LCD上
“报警”字样消失表示报警系统已经关闭。
◎ 自投自复(F)式(适用于电网-发电)
控制器对常用电源(N)及发电电源(R)进行检测,当常用电源(N)出现异常时,系统给发电机组发出一条发电指
令常闭触点和卸载指令(常开触点)启动发电机组,当常用电网电压(N)恢复正常生,控制系统经延时,则自动
返回到常用电源(N)供电,发电机组需要人工关闭。
主要技术参数
型号 | 断路器 型号 | 壳架等级 电流(A) | 额定工作 电流(A) | 分断电 流(kA) | 额定工 作电压 | 绝缘 耐压 | 延时 时间 | 控制器 工作电压 | 机械 寿命 | ATSE 级别 |
SWQ1-63/3P SWQ1-63/4P | SWM1 系列 | 63 | 20/25/32 40/50/63 | 参见 具体 型号 断路 器说 明书 | 50/60Hz AC400V | 2500V 1分钟 无闪络 无击穿 | 0-99s 可调 | AC230V | 5000 次 | CB级 |
SWQ1-100/3P SWQ1-100/4P | 100 | 20/25/32/40 50/63/80/100 | ||||||||
SWQ1-225/3P SWQ1-225/4P | 225 | 100/125/140/160 180/200/225 | ||||||||
SWQ1-400/3P SWQ1-400/4P | 400 | 200/225/250 315/400 | 3000 次 | |||||||
SWQ1-630/3P SWQ1-630/4P | 630 | 250/315/350 400/500/630 | ||||||||
SWQ1-800/3P SWQ1-800/4P | 800 | 630/700/800 | ||||||||
SWQ1-1250/3P | 1250 | 800/1000/1250 | 1500 次 |
LCD显示说明
◎ NA、NB、NC表示常用A、B、C三相电源(N)指示,显示表示工作正常,闪动或消失表示异常
◎ RA、RB、RC表示备用A、B、C三相电源(R)指示,显示表示工作正常,闪动或消失表示异常
◎ “手动”显示表示系统进入手动操作功能;“自动”显示表示系统进入自动操作功能。
◎ “常用”表示开关处于常用合闸位置;“备用”表示开关处于备用合闸位置。
◎ “双分”显示表示已进入双分工作模式,常用电源与备用电源均断开。
◎ “自复”显示表示控制器处于自投自复模式;
◎ “不自复”显示表示控制器处于自投不自复模式,
◎ “报警”显示表示报警系统已打开,“报警”字根消失表示报警系统已关闭:
◎ “设置”表示控制器已进入设置状态。
◎ “N-R”闪动表示常用优先;“R-N”闪动表示备用优先。
◎ 按“回”显示相应电压值。

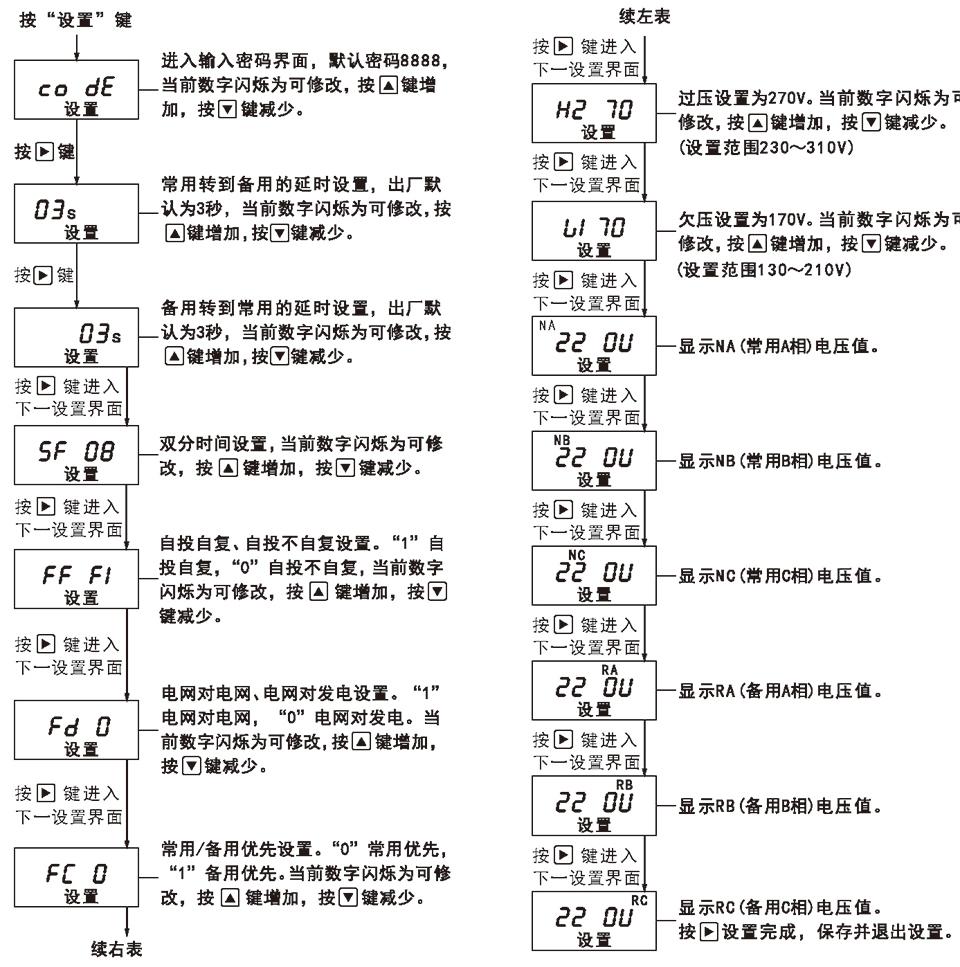

智能控制器操作说明

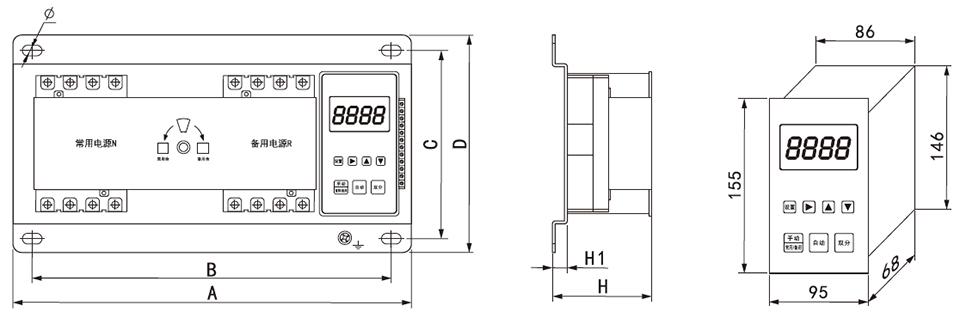

外形及安装尺寸
尺寸 型号 | A | D | H | B | C | H1 | Φ | ||
3P | 4P | 3P | 4P | ||||||
SWQ1-63 | 380 | 405 | 250 | 160 | 340 | 365 | 230 | 25 | 9 |
SWQ1-100 | 405 | 435 | 250 | 170 | 365 | 395 | 230 | 25 | 9 |
SWQ1-225 | 450 | 480 | 250 | 190 | 410 | 440 | 230 | 25 | 9 |
SWQ1-400 | 570 | 620 | 330 | 200 | 510 | 560 | 300 | 25 | 11 |
SWQ1-630 | 680 | 740 | 330 | 250 | 620 | 680 | 300 | 25 | 11 |
SWQ1-800 | 750 | 820 | 330 | 250 | 690 | 760 | 300 | 25 | 11 |

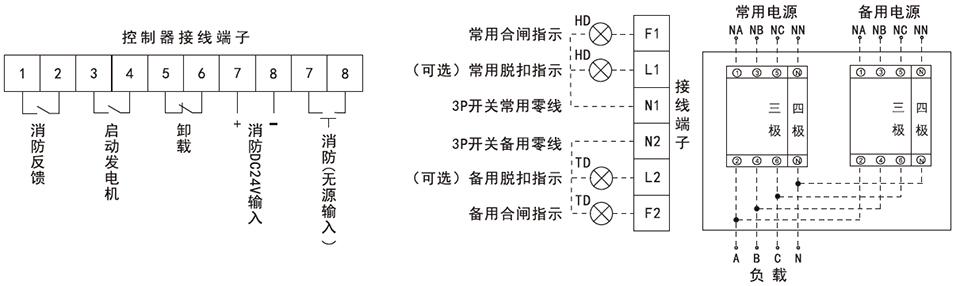

接线图
注:1.本接线图适合四极开关,当选用三极开关时,常用电源零线(NN)接到接线端N1,备用电源零线(RN)接到接线端N2。
2.HD常用电源外接状态指示灯AC220V(用户自备);TD备用电源外接状态指示灯AC220V(用户自备)。
3.消防反馈为联机通信接口。
4.启动发电机接口内部为一常开触点,当常用电源异常时发电接口转为闭合接通发出发电指令(电网-发电机F型才有效)。
5.卸载接口内部为一常闭触点,在电网对发电机模式时,常用电源异常,而发电机未启动时,知载接会发出卸载指令为(触点转为断开)断开次要负载、使发电机轻载启动。
6.消防输入分为有源消防和无源消防,有源消防需要在有源消防端口接入9V-36V直流电压,双电源自动双分;无源消防只需将无源消防端口短接,双电源自动双分。
