适用范围

SWQ2系列双电源自动转换开关(简称ATSE)适用于交流50Hz，额定工作电压AC220V/380V，额定电流至63A

及以下的双电源供电系统。当常用电源发生故障时，可以自动完成常用电源与备用电源之间的供电切换，保证用电的可靠性和安全性。产品广泛应用于住宅小区、医院、商场、银行、化工、冶金、高层建筑和消防等不允许断电的重要场所;同时也可以用来保护线路的过载及短路，亦可作为线路不频繁转换之用。

产品符合GB/T14048.11和IEC60947-6-1《自动转换开关电器》标准，也符合《高层民用建筑防火规范》《建筑设计防火规范》、《应急照明设计指南》、《民用建筑电气设计规范》等标准。

适用工作环境

〇安装地点的海拨不超过2000m。

〇周围介质温度不高于+40℃和不低于-5°c，24h的平均值不超过+35℃

〇安装地点的空气相对温度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。

〇污染等级为3级。

〇主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为。

〇在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)〇没有雨雪侵袭的地方。

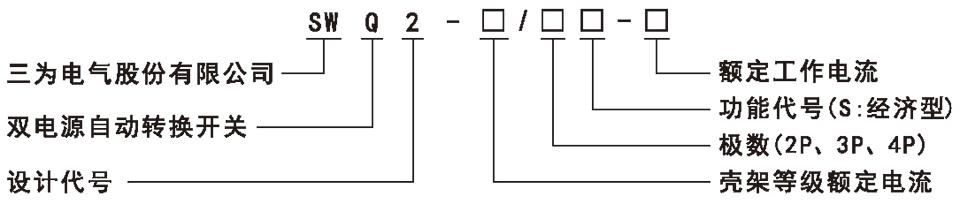

型号含义

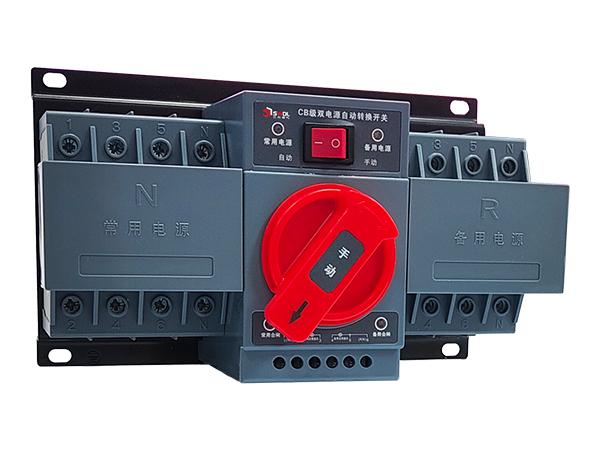

结构特点

◎ 双电源自动转换开关由两台小型断路器、机械联锁传动机构、控制器等器件安装在一块金属底板上组成。

◎ 两台小型断路器均具有的过载保护和短路保护功能，可同时作为通、断及保护主电路之用。

◎ 具有机械连锁和电气连锁确保两台断路器不能同时合闸供电。

◎ 结构简单，体积小，操作方便，寿命长。

主要技术参数

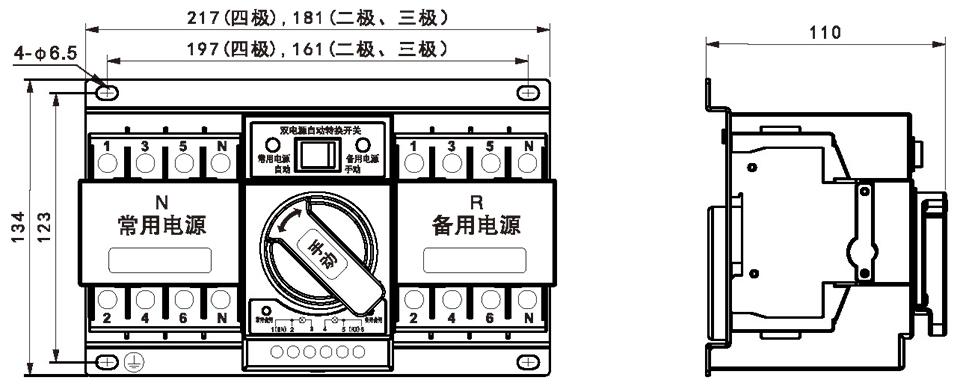

外形及安装尺寸

安装及接线

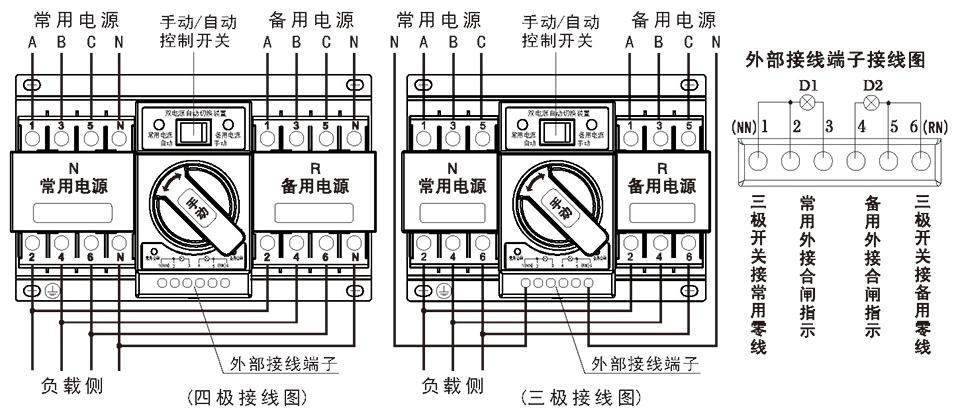

主电路接线图

将常用供电电源接入常用电源执行断路器 N的进线侧,备用供电电源接入备用电源执行断路器QR的进线侧。注:若断路器选用为三极时，则按(三极接线图)接线，必须将常用电源的零线N接到“1(NN)”接线端子备用电源的零线N接到“6(RN)”接线端子上。两路执行断路器的出线侧并接输出接负载侧。如图:

外部接线端子接线图

◎“1(NN)”为三极断路器接常用零线端子，“6(NN)”为三极断路器接备用零线端子。

◎“2”与“3”为常用外接合闸指示，“4”与“5”为备用外接合闸指示。(注:指示灯电压均为AC220V)

指示灯状态

◎常用/备用电源指示灯:亮为正常接通电源，不亮为电源断开或异常故障。

◎常用/备用合闸指示灯:亮为对应该电源执行断路器处在合闸状态。
