适用范围
DZ15LE或DZ15LN系列剩余电流动作断路器(以下简称漏电断路器)，适用于交流50Hz，额定电压为220V或380V，额定工作电流至100A的电路中，作剩余电流保护之用。主要用来对有致命危险的人身触电提供间接接触保护，额定剩余动作电流为30mA的漏电断路器可对直接接触起附加保护作用，但不能作为唯一的直接接触保护;也可以用来防止因设备绝缘损坏，产生接地故障电流而引起的电气火灾危险。并可以用来保护线路的过载及短路亦可作为线路不频繁分断和接通转换之用。
DZ15LE系列产品可增加断相保护功能(选配)，当三相电源任意一相断相异常时，产品可在0.2s内快速切断电路，保护用电设备。

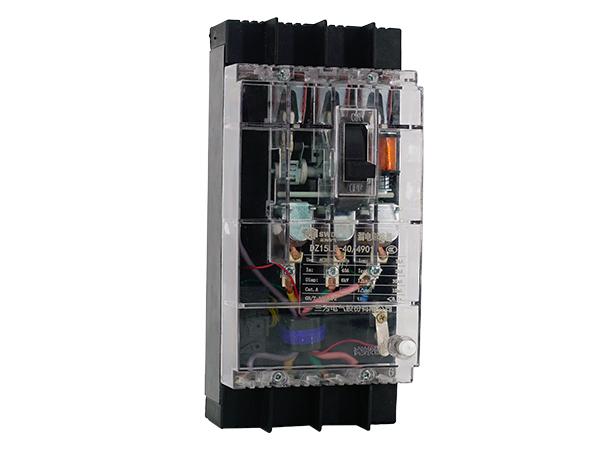

本系列派生的透明外壳漏电断路器，盖子采用新型耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态。
符合标准:GB/T14048.2及附录B具有剩余电流保护的断路器:

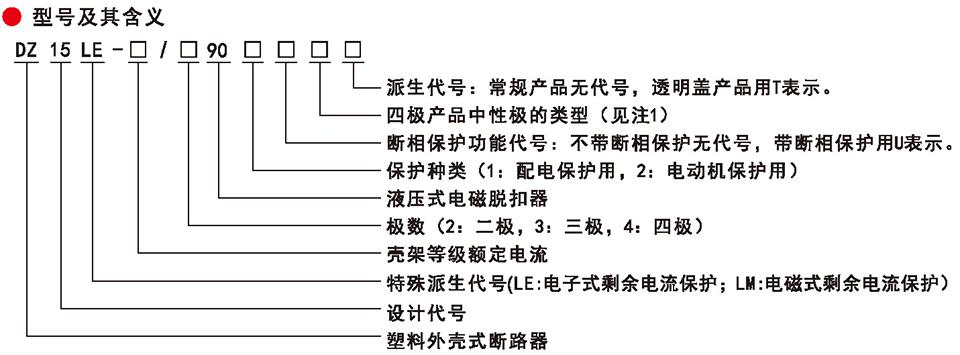

型号含义
注:A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合(为常规产品，A可省略)。
正常工作和安装条件
◎安装地点的海拨不超过2000m。
◎周围空气温度不高于+40℃和不低于-5°0，24h的平均值不超过+35℃,
◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。
◎污染等级为3级。
◎断路器主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为"。
◎无显著摇动和冲击振动的地方。
◎在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
◎没有雨雪侵袭的地方。
◎安装位置的外磁场不应超过地磁场的5倍
◎断路器应按产品的使用说明书安装。
主要技术参数
| 型号 | DZ15LE-40、DZ15LM-40 | DZ15LE-100、DZ15LM-100 | ||||||
| 极数 | 2 | 3 | 4 | 3N | 2 | 3 | 4 | 3N |
| 额定工作电压Ue(V) | 220 | 380 | 220 | 380 | ||||
| 额定电流In(A) | 6、10、16、20、25、32、40 | 10、16、20、25、32、 40、50、63、80、100 | ||||||
| 额定绝缘电压Ui(V) | 660 | |||||||
| 额定冲击耐受电压Uimp(kV) | 6 | |||||||
| 额定短路分断能力Icu(kA) | 3 | 5 | ||||||
| 额定剩余短路接通(分断)能力IΔm(kA) | 25%|cu | |||||||
| 额定剩余动作电流IΔn(mA) | 30/50/75/100(可选) | 30/50/75/100/300(可选) | ||||||
| 额定剩余不动作电流IΔo(mA) | 15/25/40/50 | 15/25/40/50/150 | ||||||
| 断相保护动作时间t(s) | ≤0.2 | |||||||
| 操作性能(次) | 1500(有载)/8500(无载) | |||||||
| 飞弧距离(mm) | *50 | 70 | ||||||
剩余电流分断时间见表2
| 剩余动作电流IΔn | IΔn | 21Δn | 51Δn | 10lΔn | |
| 最大断开时间t(s) | IΔn≤30mA | 0.1 | -- | 0.04 | -- |
| IΔn>30mA | 0.2 | 0.1 | 0.04 | ||
保护特性
漏电断路器过电流脱扣器具有过载保护和短路保护，动作特性见表3(配电用)及表4(保护电动机用)。
表3(配电用)
| 额定电流(A) | 过载保护(环境温度+40℃) | 短路瞬时脱扣器 动作电流(A) | ||
| 1.05ln(冷态)不动作时间 | 1.30ln(热态)动作时间 | 31n(冷态)可返回时间 | ||
| In≤63 | 1h内不动作 | ≤1h | ≥2s | 101n±20% |
| 63<1n | 2h内不动作 | ≤2h | ≥2s | |
表4(保护电动机用)
| >额定电流(A) | >过载保护(环境温度+40℃) | >短路瞬时脱扣器 动作电流(A) | |||
| >1.0ln(冷态) 不动作时间 | >1.21n(热态) 动作时间 | >1.51n(热态) 动作时间 | >61n(冷态) 动作时间 | ||
| >In≤100 | >2h内不动作 | >≤2h | >≤2min | >≤0.5s | >121n±20% |
结构与工作原理

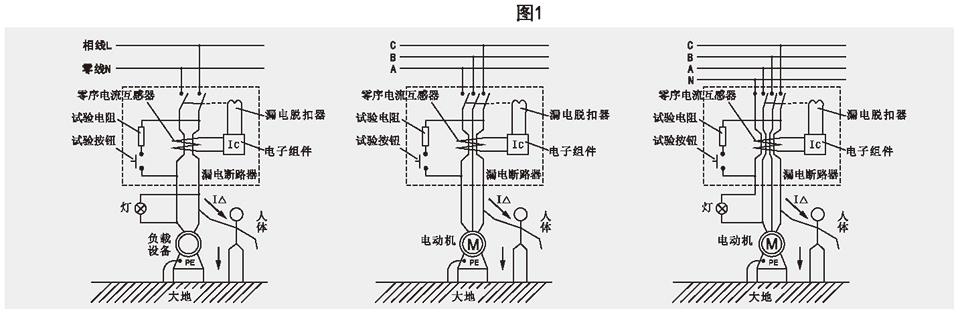

电子式剩余电流动作断路器，主要由零序电流互感器，电子控制漏电脱扣器及带有过载和短路保护的断路器组成。工作原理:当被保护电路中有剩余电流时，只要剩余电流达到动作电流值，零序互感器的二次绕组就输出一个信号，并通过漏电脱扣器使剩余电流动作断路器动作，从而切断电源起到剩余电流和触电保护作用，当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作，从而切断电源起到过载或短路保护作用。工作原理图见图1。
电磁式剩余电流动作断路器，主要由零序电流互感器，电磁式漏电脱扣器、试验装置及带有过载和短路保护的断路器组成。工作原理:当被保护电路中有剩余电流时，只要剩余电流达到动作电流值，零序互感器的二次绕组就输出一个信号，并通过电磁式漏电脱扣器使剩余电流动作断路器动作，从而切断电源起到剩余电流和触电保护作用:当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作，从而切断电源起到过载或短路保护作用。工作原理图见图1。

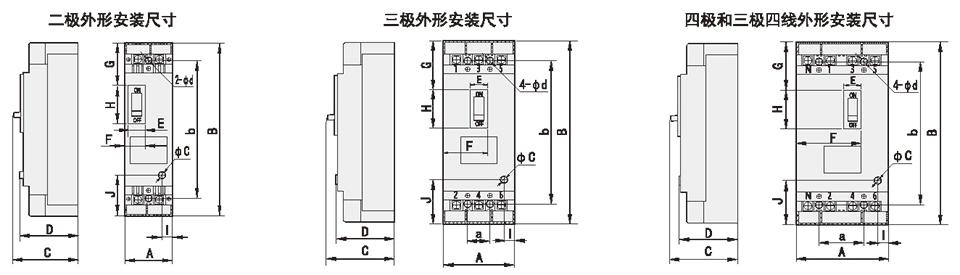

外形及安装尺寸
| 型号 | 极数 | 外形尺寸(mm) | 安装尺寸(mm) | ||||||||||||
| A | B | C | D | E | F | G | H | 1 | J | a | b | Φd | ΦC | ||
| DZ15LE-40 DZ15LM-40 | 2 | 53 | 215 | 88 | 73.5 | 24 | 26 | 43 | 50 | 10 | 42 | -- | 180 | 4.5 | 13 |
| 3 | 78 | 221 | 88 | 73.5 | 24 | 51 | 47 | 50 | 10 | 46 | 25 | 180 | 4.5 | 13 | |
| 4 | 103 | 221 | 88 | 73.5 | 24 | 76 | 47 | 50 | 10 | 46 | 50 | 180 | 4.5 | 13 | |
| DZ15LE-100 DZ15LM-100 | 2 | 66 | 230 | 96 | 80 | 27 | 32 | 56 | 54 | 14 | 53 | -- | 188 | 5 | 13 |
| 3 | 97 | 251 | 96 | 80 | 27 | 62 | 56 | 54 | 13 | 59 | 30 | 210 | 5 | 16 | |
| 4 | 126 | 251 | 96 | 80 | 27 | 92 | 56 | 54 | 13 | 59 | 60 | 210 | 5 | 16 | |

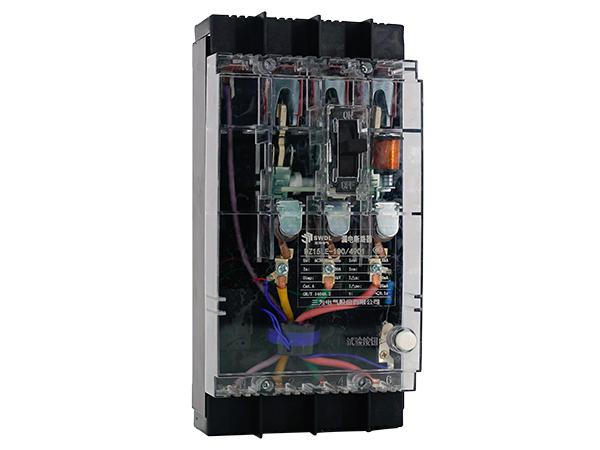

DZ15LE漏电断路器
