适用范围
SWM3系列塑料外壳式断路器(以下简称断路器)，是本公司设计、开发的新型断路器之一。其额定工作电压至50Hz/60Hz、AC690V，额定绝缘电压800V，额定冲击耐受电压达到8kv，额定电流10A~800A。断路器适用于配电和电动机保护场合，也适用于消防场合。断路器可具有过载报警不脱扣功能，当线路过负荷时，安装了带有此功能的断路器不跳闸仅输出过负荷信号，保障供电连续性，满足了GB50054第4.3.5条“突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路”要求。断路器具有过载、短路、欠电压保护等功能，能保护线路和电源设备不受损坏。
◎断路器按其额定极限分断能力的高低，分为S型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)三种。该断路器具有体积小、分断能力高、飞弧距离短(部分规格零飞弧)、抗振动等特点。
◎断路器外形美观，布局合理，可垂直安装(即竖装),亦可水平安装(即横装)。
◎断路器具有隔离功能，其相应的符号为“-x”
◎断路器符合标准:GB/T14048.1、GB/T 14048.2及IEC 60947-2。
适用工作环境
〇安装地点的海拨不超过2000m。
〇周围介质温度不高于+40℃和不低于-5°c，24h的平均值不超过+35℃C.
〇安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对温度不超过90%,并考虑温度变化发生在产
品表面上的凝露，应采取特殊的措施。
〇污染等级为3级。
〇断路器主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为1。
〇在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
〇没有雨雪保袭的地方。
〇断路器应按产品的使用说明书安装。

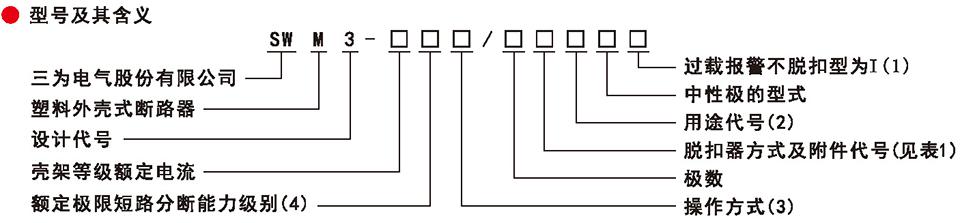

型号含义及分类
注:(1)过载报警不脱扣型，脱扣器方式仅有电磁脱扣器方式，
(2)配电用断路器无代号;保护电动机用断路器用2表示。
(3)手柄直接操作无代号;电动操作用P表示;转动手柄操作用Z表示。
(4)S-基本型，L-标准型，M-较高分断型，H-高分断型。
分类:
按产品极数分为三极、四极，四极产品中性极(N)的型式分四种
A型:N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B型:N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)C型:N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。
D型:N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
注:
建筑物内实施等电位联结的TN-C-S和TN-S系统，中性极型式推荐采用A型和D型。
◎ 按额定电流(A)分:(
SWM3-63为10、16、20、25、32、40、50、63A八级;
SWM3-125为10、16、20、25、32、40、50、63、80、100、125A十一级;
SWM3-250为100、125、140、160、180、200、225、250A八级:
SWM3-400为225、250、315、350、400A五级;
SWM3-630为400、500、630A三级;
SWM3-800为400、500、630、700、800五级:
◎ 按接线方式分:板前接线、板后接线、插入式板前接线、插入式板后接线、抽出式接线五种。
◎ 按过电流脱扣器型式分:热动电磁(复式)型、电磁(瞬时)型及电磁(瞬时)+过载报警不脱扣型三种。
◎ 按断路器是否带附件分为带附件和不带附件两种:
附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助开关、报警开关四种;外部附件有手动操作机构、电动操作机构等。

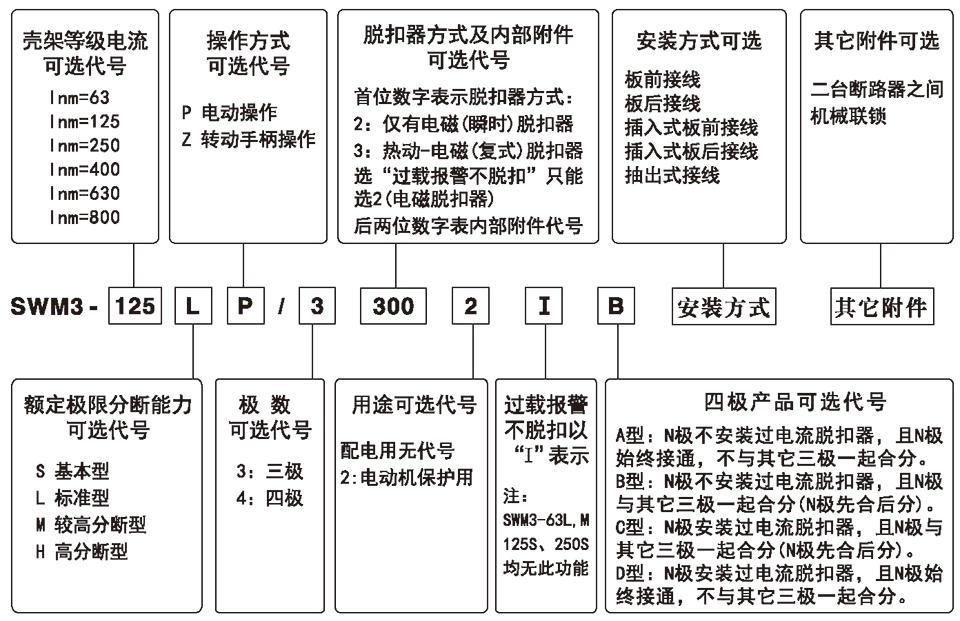

SWM3系列塑壳式断路器快速选用表
举例:
1、如订SWM3-125H三极，电动机保护用,额定电流为80A,并带分励脱扣器、辅助开关、板前接线且要求两台带机械联锁机构，即写为订SWM3-125M/33402,1n=80A,板前接线2台机械联锁,分励脱扣器电压AC220V。
2、如订SWM3-250四极，配电用，额定电流为180A，并带有电动操作机构及分励脱扣器，N极不安装过电流脱2扣器，且N极与其它三极一起合分形式，板后接线10台。即写为订SWM3-250P/4310，In=180A，板后接线10台，电操电压:AC220V，分励脱扣器电压:AC220V。

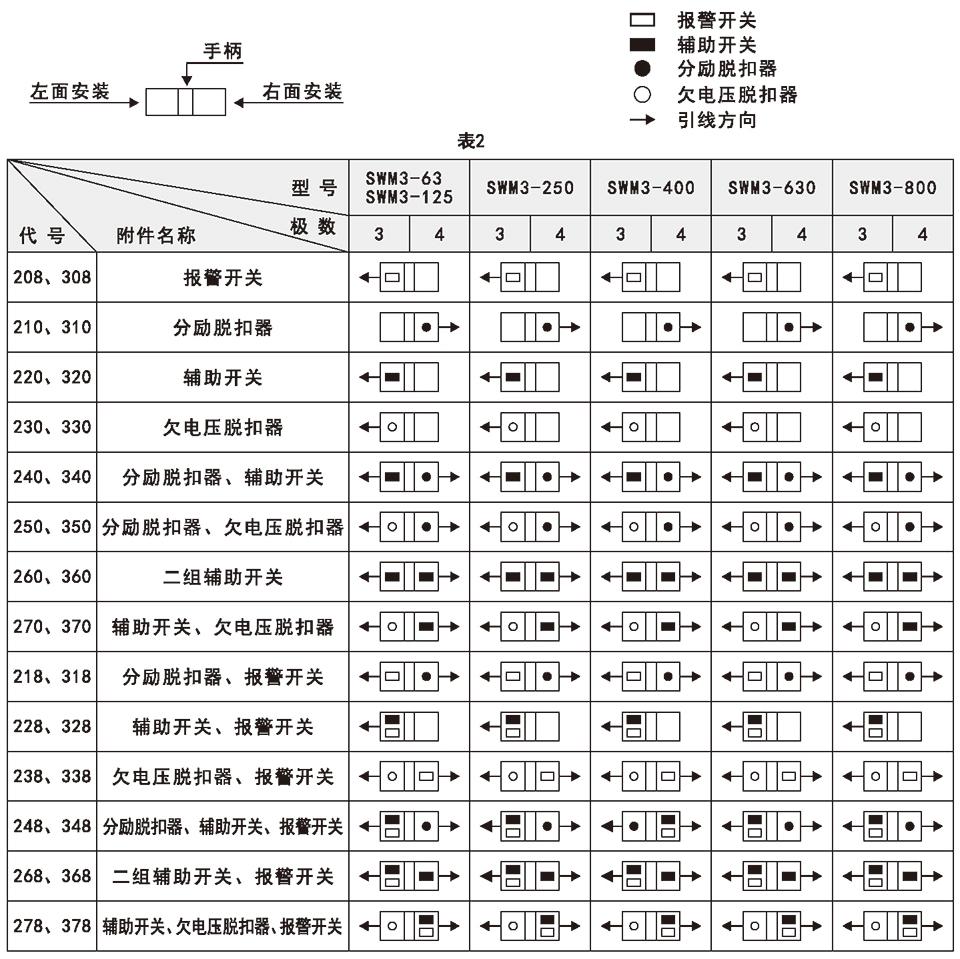

脱扣器方式及内部附件代号
脱扣器方式及内部附件代号见表2
注:1.000-表示无热动或电磁脱扣器;200-表示仅有电磁脱扣器的断路器;300-表示带有热动-电磁脱扣器的断路器;
2.对SWM3-125和250中的L、M、H，其中268、368规格中的辅助开关可提供三对触头(即三常开、三常闭)，但须在订货时注明:
3.对SWM3-125和250中的L、M、H，其中220、330、240、340、270、370规格中的辅助开关可提供二对触头(即二常开、二常闭)，260、360可提供三对触头(即三常开、三常闭)或四对触头(即四常开、四常闭)，但须在订货时注明;
主要技术指标
主要性能技术参数见表3

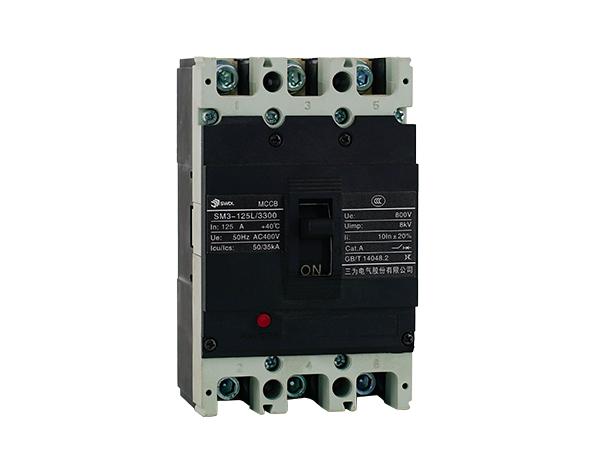

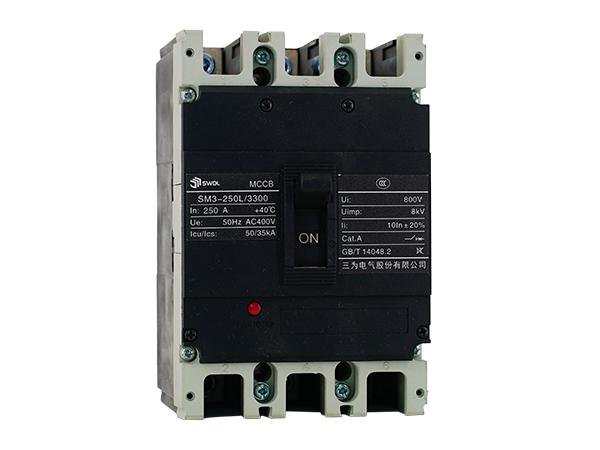

| 型号 | SWM3-63L | SWM3-63M | |||
| 壳架电流Inm(A) | 63 | ||||
| 极数 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 10、16、20、25、32、40、50、63 | ||||
| 额定工作电压Ue(V) | AC400 | ||||
| 额定绝缘电压Ui(V) | 800 | ||||
| 额定冲击耐受电压Uimp(kV) | 8 | ||||
| 额定极限分断能力 lcu(kA) | AC400V | 35 | 50 | ||
| 额定运行分断能力 Ics(kA) | AC400V | 22 | 35 | ||
| 操作性能(次) | 通电 | 8000 | |||
| 不通电 | 20000 | ||||
| 选择性类别 | A | ||||
| 飞弧距离(mm) | *50 | ||||
| 外形及安装尺寸(mm) | L | 130 | 130 | ||
| W | 75 | 100 | 75 | 100 | |
| H | 81 | 81 | |||
| H1 | 60 | 60 | |||
| a | 25 | 25 | |||
| b | 111 | 111 | |||
| Φd | 3.5 | 3.5 | |||
| 分励脱扣器 | O | O | |||
| 欠电压脱扣器 | O | O | |||
| 辅助开关 | O | O | |||
| 报警开关 | O | O | |||
| 过载报警(不脱扣)开关 | |||||
| 电动操作机构 | O | O | |||
| 手动操作机构 | O | O | |||
| 型号 | SWM3-125S | SWM3-125L | SWM3-125M | SWM3-125H | |||||
| 壳架电流Inm(A) | 125 | ||||||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 10、16、20、25、32、40、50、63、80、100、125 | ||||||||
| 额定工作电压Ue(V) | AC400 | AC400 | AC400/AC690 | AC400 | |||||
| 额定绝缘电压Ui(V) | 800 | ||||||||
| 额定冲击耐受电压Uimp(kV) | 8 | ||||||||
| 额定极限分断能力 Icu(kA) | AC400V | 35 | 50 | 70 | 100 | ||||
| AC690V | -- | -- | 20 | -- | |||||
| 额定运行分断能力 Ics(kA) | AC400V | 22 | 35 | 50 | 70 | ||||
| AC690V | -- | -- | 10 | -- | |||||
| 操作性能(次) | 通电 | 8000(AC400V)/1500(AC690V) | |||||||
| 不通电 | 20000 | ||||||||
| 选择性类别 | A | ||||||||
| 飞弧距离(mm) | *50 | ||||||||
| 外形及安装尺寸(mm) | L | 130 | 150 | 150 | 150 | ||||
| W | 75 | 100 | 92 | 122 | 92 | 122 | 92 | 122 | |
| H | 81 | 104 | 104 | 104 | |||||
| H1 | 60 | 83 | 83 | 83 | |||||
| a | 25 | 30 | 30 | 30 | |||||
| b | 111 | 129 | 129 | 129 | |||||
| Φd | 3.5 | 4.5 | 4.5 | 4.5 | |||||
| 分励脱扣器 | O | O | O | O | |||||
| 欠电压脱扣器 | O | O | O | O | |||||
| 辅助开关 | O | O | O | O | |||||
| 报警开关 | O | O | O | O | |||||
| 过载报警(不脱扣)开关 | -- | O | O | ||||||
| 电动操作机构 | O | ||||||||
| 手动操作机构 | O | ||||||||
| 型号 | SWM3-250S | SWM3-250L | SWM3-250M | SWM3-250H | ||||
| 壳架电流Inm(A) | 250 | |||||||
| 极数 | 3 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 100、125、140、160、180、200、225、250 | |||||||
| 额定工作电压Ue(V) | AC400 | AC400 | AC400/AC690 | AC400 | ||||
| 额定绝缘电压Ui(V) | 800 | |||||||
| 额定冲击耐受电压Uimp(kV) | 8 | |||||||
| 额定极限分断能力 Icu(kA) | AC400V | 35 | 50 | 70 | 100 | |||
| AC690V | -- | -- | 20 | -- | ||||
| 额定运行分断能力 Ics(kA) | AC400V | 25 | 35 | 50 | 70 | |||
| AC690V | -- | -- | 10 | -- | ||||
| 操作性能(次) | 通电 | 8000(AC400V)/1000(AC690V) | ||||||
| 不通电 | 20000 | |||||||
| 选择性类别 | A | |||||||
| 飞弧距离(mm) | *50 | |||||||
| 外形及安装尺寸(mm) | L | 165 | 165 | 165 | 165 | |||
| W | 105 | 107 | 142 | 107 | 142 | 107 | 142 | |
| H | 88 | 127 | 127 | 127 | ||||
| H1 | 60 | 103 | 103 | 103 | ||||
| a | 35 | 35 | 35 | 35 | ||||
| b | 126 | 126 | 126 | 126 | ||||
| Φd | 4.5 | 4.5 | 4.5 | 4.5 | ||||
| 分励脱扣器 | O | O | O | O | ||||
| 欠电压脱扣器 | O | O | O | O | ||||
| 辅助开关 | O | O | O | O | ||||
| 报警开关 | O | O | O | O | ||||
| 过载报警(不脱扣)开关 | -- | O | O | |||||
| 电动操作机构 | O | O | ||||||
| 手动操作机构 | O | O | ||||||

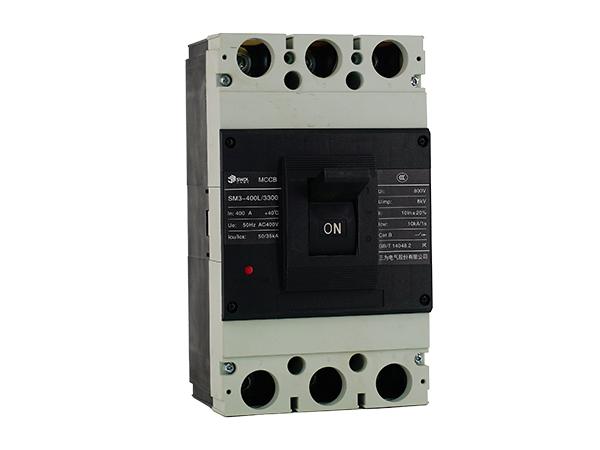

| 型号 | SWM3-400S | SWM3-400L | SWM3-400M | SWM3-400H | ||||
| 壳架电流Inm(A) | 400 | |||||||
| 极数 | 3 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 225、250、315、350、400 | |||||||
| 额定工作电压Ue(V) | AC400 | AC400 | AC400/AC690 | AC400 | ||||
| 额定绝缘电压Ui(V) | 800 | |||||||
| 额定冲击耐受电压Uimp(kV) | 8 | |||||||
| 额定极限分断能力 Icu(kA) | AC400V | 35 | 50 | 70 | 100 | |||
| AC690V | -- | -- | 20 | -- | ||||
| 额定运行分断能力 Ics(kA) | AC400V | 35 | 50 | 70 | 75 | |||
| AC690V | -- | -- | 15 | -- | ||||
| 操作性能(次) | 通电 | 7500(AC400V)/1000(AC690V) | ||||||
| 不通电 | 10000 | |||||||
| 选择性类别 | A | |||||||
| 飞弧距离(mm) | ≠100 | |||||||
| 外形及安装尺寸(mm) | L | 257 | 257 | 257 | 257 | |||
| W | 150 | 150 | 198 | 150 | 198 | 150 | 198 | |
| H | 146.5 | 146.5 | 146.5 | 146.5 | ||||
| H1 | 106.5 | 106.5 | 106.5 | 106.5 | ||||
| a | 44 | 44 | 44 | 44 | ||||
| b | 194 | 194 | 194 | 194 | ||||
| Φd | 7 | 7 | 7 | 7 | ||||
| 分励脱扣器 | O | O | O | O | ||||
| 欠电压脱扣器 | O | O | 0 | O | ||||
| 辅助开关 | O | O | O | O | ||||
| 报警开关 | O | O | O | O | ||||
| 过载报警(不脱扣)开关 | O | O | O | O | ||||
| 电动操作机构 | O | O | O | |||||
| 手动操作机构 | O | O | ||||||

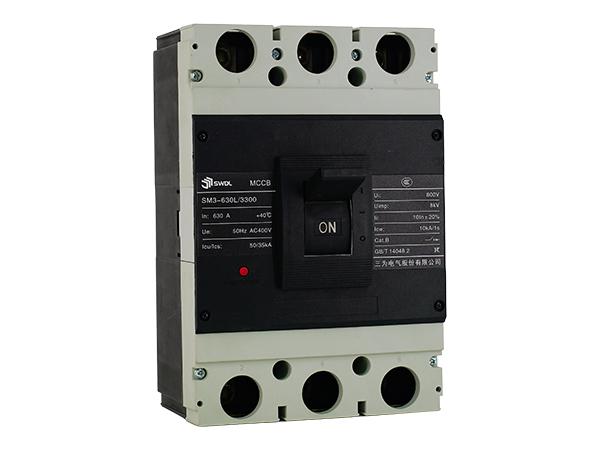

| 型号 | SWM3-630S | SWM3-630L | SWM3-630M | SWM3-630H | ||||
| 壳架电流Inm(A) | 630 | |||||||
| 极数 | 3 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 400、500、630 | |||||||
| 额定工作电压Ue(V) | AC400 | AC400 | AC400/AC690 | AC400 | ||||
| 额定绝缘电压Ui(V) | 800 | |||||||
| 额定冲击耐受电压Uimp(kV) | 8 | |||||||
| 额定极限分断能力 Icu(kA) | AC400V | 35 | 50 | 70 | 100 | |||
| AC690V | -- | -- | 20 | -- | ||||
| 额定运行分断能力 Ics(kA) | AC400V | 35 | 50 | 70 | 75 | |||
| AC690V | -- | -- | 15 | -- | ||||
| 操作性能(次) | 通电 | 7500(AC400V)/1000(AC690V) | ||||||
| 不通电 | 10000 | |||||||
| 选择性类别 | A | |||||||
| 飞弧距离(mm) | ≠100 | |||||||
| 外形及安装尺寸(mm) | L | 270 | 270 | 270 | 270 | |||
| W | 182 | 182 | 240 | 182 | 240 | 182 | 240 | |
| H | 150 | 150 | 150 | 150 | ||||
| H1 | 110 | 110 | 110 | 110 | ||||
| a | 58 | 58 | 58 | 58 | ||||
| b | 200 | 200 | 200 | 200 | ||||
| Φd | 7 | 7 | 7 | 7 | ||||
| 分励脱扣器 | O | O | O | O | ||||
| 欠电压脱扣器 | O | O | O | O | ||||
| 辅助开关 | O | O | O | O | ||||
| 报警开关 | O | O | O | |||||
| 过载报警(不脱扣)开关 | O | 0 | O | |||||
| 电动操作机构 | O | O | ||||||
| 手动操作机构 | O | O | ||||||

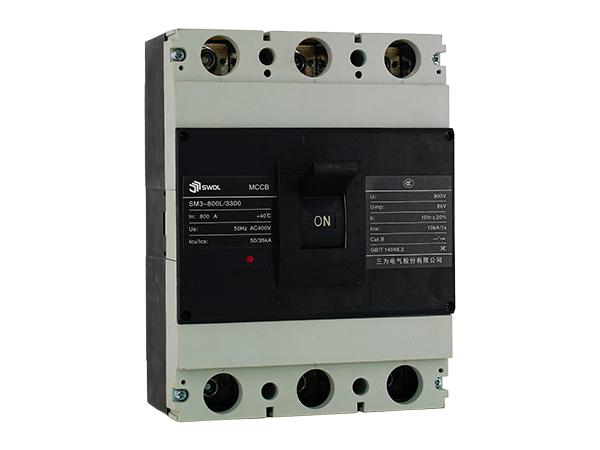

| 型号 | SWM3-800L | SWM3-800M | SWM3-800H | ||||
| 壳架电流Inm(A) | 800 | ||||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | |
| 额定电流In(A) | 400、500、630、700、800 | ||||||
| 额定工作电压Ue(V) | AC400 | AC400/AC690 | AC400 | ||||
| 额定绝缘电压Ui(V) | 800 | ||||||
| 额定冲击耐受电压Uimp(kV) | 8 | ||||||
| 额定极限分断能力Icu(kA) | AC400V | 65 | 75 | 100 | |||
| AC690V | -- | 30 | -- | ||||
| 额定运行分断能力Ics(kA) | AC400V | 65 | 75 | 75 | |||
| AC690V | -- | 20 | -- | ||||
| 操作性能(次) | 通电 | 7500(AC400V)/500(AC690V) | |||||
| 不通电 | 10000 | ||||||
| 选择性类别 | A | ||||||
| 飞弧距离(mm) | >100 | ||||||
| 外形及安装尺寸(mm) | L | 280 | 280 | 280 | |||
| W | 210 | 280 | 210 | 280 | 210 | 280 | |
| H | 155 | 155 | 155 | ||||
| H1 | 113.7 | 113.7 | 113.7 | ||||
| a | 70 | 70 | 70 | ||||
| b | 243 | 243 | 243 | ||||
| Φd | 7 | 7 | 7 | ||||
| 分励脱扣器 | O | O | O | ||||
| 欠电压脱扣器 | O | O | O | ||||
| 辅助开关 | O | O | O | ||||
| 报警开关 | O | O | O | ||||
| 过载报警(不脱扣)开关 | O | O | O | ||||
| 电动操作机构 | O | O | O | ||||
| 手动操作机构 | O | O | O | ||||
保护特性
断路器热动型脱扣器具有反时限特性，电磁脱扣器为瞬时动作，特性见表4
| 配电用 | |||||||
| 断路器额定电流(A) | 热动型脱扣器(环境温度+40℃) | 电磁脱扣器动作电流(A) | |||||
| 1.05ln(冷态)不动作时间 | 1.301n(热态)动作时间 | ||||||
| 10≤1n≤63 | 1h内不动作 | ≤1h | (10~25A为300A±20%) 101n±20% | ||||
| 63<1n≤125 | 2h内不动作 | ≤2h | |||||
| 125<1n≤800 | 2h内不动作 | ≤2h | 51n±20% 101n±20% | ||||
| 保护电动机用 | |||||||
| 断路器型号 | 热动型脱扣器(环境温度+40℃) | 电磁脱扣器 动作电流(A) | |||||
| 1.01n不动作时间(冷态) | 1.21n动作时间(热态) | 1.51n动作时间(热态) | 7.21n动作时间(冷态) | ||||
| SWM3-63L、M/SWM3-125S | 1h内不动作(In≤63A) 2h内不动作(In>63A) | ≤1h(In≤63A) ≤2h(In>63A) | ≤2min | 0.5s | (10~25A为 300A±20%) 121n±20% | ||
| SWM3-125L、M、H | ≤4min | 4s | |||||
| SWM3-250、400、630、800 | ≤8min | 6s | |||||
功率损耗
功率损耗表5
| 型 号 | 通电电流(A) | 三极总功率损耗(W) | |||
| 板前、板后接线 | 插入式板前接线 | 插入式板后接线 | 抽出式接线 | ||
| SWM3-63 | 63 | 6.1 | 6.2 | 6.3 | / |
| SWM3-125S | 100 | 15.3 | 15.4 | 15.5 | / |
| SWM3-125 | 125 | 30 | 30.1 | 30.2 | / |
| SWM3-250 | 250 | 41.3 | 41.4 | 41.5 | / |
| SWM3-400 | 400 | 48 | 48.1 | 48.2 | 68 |
| SWM3-630 | 630 | 107.2 | 107.2 | 107.4 | 127.2 |
| SWM3-800 | 800 | 96 | / | 73.7(In=700A) | 93.7(1n=700A) |
降容系数
环境温度变化的降容系数见表6
| 系数 型号 环境温度 | 降容系数(In) (注:降容系数均在以壳架额定电流下测得,仅作一般选型指导) | ||||
| +40℃ | +45℃ | +50℃ | +55℃ | +60℃ | |
| SWM3-63 | 1 | 0.94 | 0.88 | 0.80 | 0.72 |
| SWM3-125 | 1 | 0.95 | 0.89 | 0.84 | 0.76 |
| SWM3-250 | 1 | 0.96 | 0.91 | 0.87 | 0.82 |
| SWM3-400 | 1 | 0.94 | 0.87 | 0.81 | 0.73 |
| SWM3-630 | 1 | 0.93 | 0.88 | 0.83 | 0.76 |
| SWM3-800 | 1 | 0.88 | 0.83 | 0.79 | 0.76 |
高海拔降容
海拔超过适用工作环境的2000m，断路器电气性能可参照表7修正:
| 海拔(m) | 2000 | 3000 | 4000 | 5000 |
| 工频耐压(V) | 3000 | 2500 | 2000 | 1800 |
| 工作电流修正系数 | 1 | 0.94 | 0.88 | 0.83 |
