适用范围
SWM20L(DZ20L)或SWM20LM系列漏电断路器(以下简称断路器)，适用于交流50Hz，额定工作电压为380V,额定工作电流至630A的电路中。主要用来对有致命危险的人身触电提供间接接触保护，额定剩余动作电流为30mA的断路器可对直接接触起附加保护作用，但不能作为唯一的直接接触保护:也可以用来防止因设备绝缘损坏，产生接地故障电流而引起的电气火灾危险。可以用来保护线路的过载及短路亦可作为线路不频繁分断和接通转换之用。
符合标准:GB/T14048.2及附录B具有剩余电流保护的断路器。
正常工作和安装条件
◎安装地点的海拨不超过2000m。
◎周围空气温度不高于+40℃和不低于-5°0，24h的平均值不超过+35℃。
◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最温月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。
◎污染等级为3级。
◎断路器主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为"。
◎无显著摇动和冲击振动的地方。
◎在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
◎没有雨雪侵袭的地方。
◎安装位置的外磁场不应超过地磁场的5倍
◎断路器应按产品的使用说明书安装。

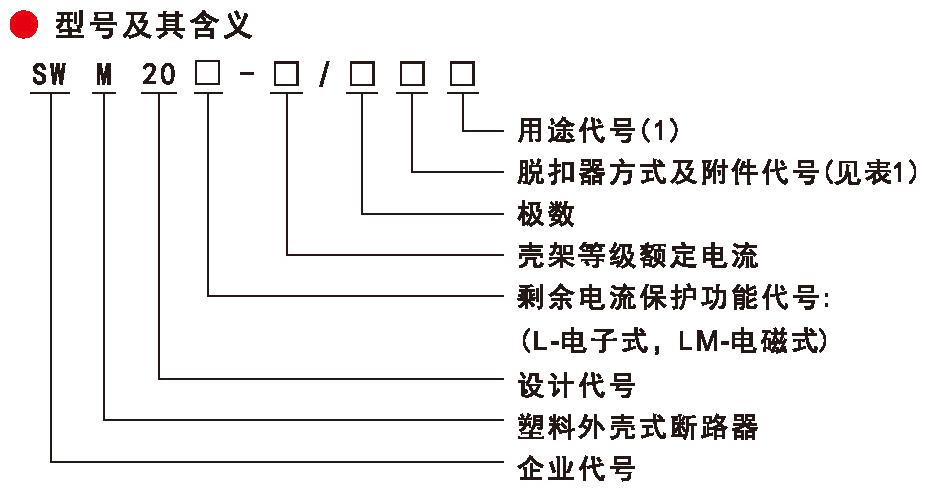

型号含义及分类
注:(1)配电用无代号，保护电动机用以2表示。
表1脱扣器方式及附件代号
| 附件名称 | 附件代号 | |
| 瞬时脱扣器 | 复式脱扣器 | |
| 不带附件 | 200 | 300 |
| 报警开关 | 208 | 308 |
| 分励脱扣器 | 210 | 310 |
| 二组辅助开关 | 220 | 320 |
| 欠电压脱扣器 | 230 | 330 |
分类
◎按极数分为:3-三极，3N-三极四线，4-四极。(注:电磁式无三极规格)
◎按剩余动作电流分为剩余电流不可调型和剩余电流可调型(三档)。
◎按剩余电流分断时间分为快速型(非延时型)和延时型。
主要技术参数及保护特性
| 型号 | SWM20L-160 SWM20LM-160 | SWM20L-250 SWM20LM-250 | SWM20L-400 SWM20LM-400 | SWM20L-630 | |
| 极数 | 3(三极)、3N(三极四线)、4(四极) | ||||
| 额定电流In(A) | 20、25、32、40 50、63、80、100 125、140、160 | 100、125、140 160、180、200 225、250 | 225、250、315 350、400 | 400、500、630 | |
| 额定工作电压Ue(V) | 50Hz AC380 | ||||
| 额定绝缘电压Ui(V) | 660 | ||||
| 额定冲击耐受电压Uimp(kV) | 6 | ||||
| 额定短路分断能力Icu/lcs(kA) | 12/6 | 15/7.5 | 20/10 | 30/15 | |
| 额定剩余短路接通(分断)能力1Δm(kA) | 25%lcu | ||||
| 额定剩余动作电流IΔn(mA) | 50/100/200/300/500(可选) | ||||
| 额定剩余不动作电流IΔo(mA) | 25/50/100/150/250 | ||||
| 最大断开时间t(s) | 快速型 | ≤0.1,≤0.2 | |||
| 延时型 | Δt | ||||
| 延时型21Δn极限不驱动时间Δt(s) | 0.1/0.2/0.3/0.4/0.5(可选) | ||||
| 操作性能(次) | 通电 | 2000 | 2000 | 1000 | 1000 |
| 不通电 | 6000 | 6000 | 4000 | 4000 | |
| 飞弧距离(mm) | >60 | >60 | *80 | >80 | |
保护特性
断路器过电流脱扣器具有过载保护和短路保护，动作特性见表3(配电用)及表4(保护电动机用)。
表3(配电用)
| 额定电流(A) | 过载保护(环境温度+40℃) | 短路电磁(瞬时)脱扣器 动作电流(A) | ||
| 1.05ln(冷态)不动作时间 | 1.30ln(热态)动作时间 | 31n(冷态)可返回时间 | ||
| In≤63 | 1h内不动作 | ≤1h | 5s | 101n±20% |
| 63<1n≤250 | 2h内不动作 | ≤2h | 8s | |
| 250 | 2h内不动作 | ≤2h | 12s | 51n±20% 10ln±20% |
表4(保护电动机用)
| 额定电流(A) | 过载保护(环境温度+40℃) | 短路电磁(瞬时)脱扣器 动作电流(A) | |||
| 1.01n(冷态) 不动作时间 | 1.21n(热态) 动作时间 | 1.51n(热态) 动作时间 | 7.21n(冷态) 动作时间 | ||
| 100<1n≤400 | 2h内不动作 | ≤2h | ≤4min | 4s | 121n±20% |
内外部附件
断路器内部附件
欠电压脱扣器
欠电压脱扣器用作线路及电源设备的欠电压保护之用。
◆额定控制电源电压Us:AC50Hz，230V、400V，功率10VA。
◆在额定控制电源电压的35%~70%时,欠电压脱扣器应可靠使断路器脱扣:
◆在额定控制电源电压的85%~110%时，欠电压脱扣器应保证断路器能合闸
◆在额定控制电源电压低于35%时，欠电压脱扣器应防止断路器合闸。

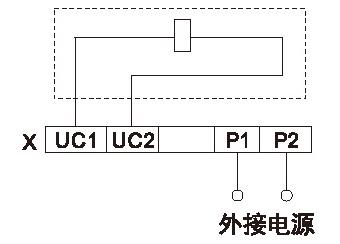

接线图:(虚框内为断路器内部附件)
注:
X为接线端子排。
敬告:欠电压脱扣器必须先通电，断路器才能再扣及合闸，否则将损坏断路器!
分励脱扣器
分励脱扣器用于远距离控制断路器分闸。
◆额定控制电源电压Us:AC50Hz，230V、400V;DC220V、24V.
◆在额定控制电源电压us的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
接线图:(虚框内为断路器内部附件)注:
K:分励脱扣器内部与线圈串联的微动开关，当断路器处于合闸状态时，该微动开关触头处于闭合状态，当断路器处于分闸或脱扣状态时，该触头处于断开状态。其中SB操作按钮需用户自备。

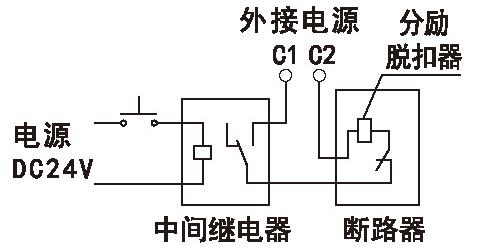

注:当额定控制电源电压为DC24V时，有以下两种解决方案:
方案1，采用DC24V分励脱扣器，但应满足如下条件铜导线最大长度(两根导线中每根长度)须满足右表条件脱扣器接线端处的电源功率须满足最小50W要求。
| 额定控制电压 Us(DC24V) | 导线截面积 | |
| 1.5m㎡ | 2.5m㎡ | |
| 100%Us | 150m | 250m |
| 85%Us | 100m | 160m |
报警开关
报警开关用于对断路器负载的过载、短路、线路和设备的过欠电压故障脱扣断开时报警之用。
| 额定工作电流le:AC400V,0.4A;DG220V,0.15A。 约定发热电流Ith:3A 断路器在正常分合时,触点不动作,只有在自由脱扣或故障跳闸后,触 头才改变状态,即常开变闭合,常闭变断开,待断路器再扣后,触头恢 复原始状态。电气接线图见右图: | 断路器在“分”或“合”位置时的状态: |
断路器在“脱扣”位置时的状态: |
辅助开关
辅助开关用于对断路器的控制回路作自动控制或断路器分断及合闸状态信号指示
| 额定工作电流Ie:AC400V,0.4A;DC220V,0.15A。 约定发热电流Ith:3A 断路器在“分”位置时,F11、F12或F21、F22为接通状态; 断路器在“合”位置时,F11、F12或F21、F22由接通状态转 为断开状态,F11、F14或F21、F24的断开状态转为接通状态。 电气接线图见右图: | 断路器在“分”或“脱扣”位置时的状态: |
断路器在“合”位置时的状态: |
降容系数
环境温度变化的降容系数见表5
| 环境温度 壳架等级电流 系数 | +40℃ | +45℃ | +50℃ | +55℃ | +60℃ |
| 降容系数(In) | |||||
| 160 | 1 | 0.95 | 0.89 | 0.84 | 0.76 |
| 250 | 1 | 0.96 | 0.90 | 0.87 | 0.82 |
| 400 | 1 | 0.94 | 0.87 | 0.81 | 0.73 |
| 630 | 1 | 0.88 | 0.83 | 0.79 | 0.76 |
注:以上降容系数均在以壳架额定电流下测得，仅作一般选型指导，鉴于开关柜、箱体形式和使用条件多样性，实际
应用中的不同解决方案必须进行验证试验。
高海拔降容
海拔超过适用工作环境的2000m，断路器电气性能可参照表6修正:
| 海拔(m) | 2000 | 3000 | 4000 | 5000 |
| 工频耐压(V) | 3000 | 2500 | 2000 | 1800 |
| 工作电流修正系数 | 1 | 0.94 | 0.88 | 0.83 |
外形及安装尺寸

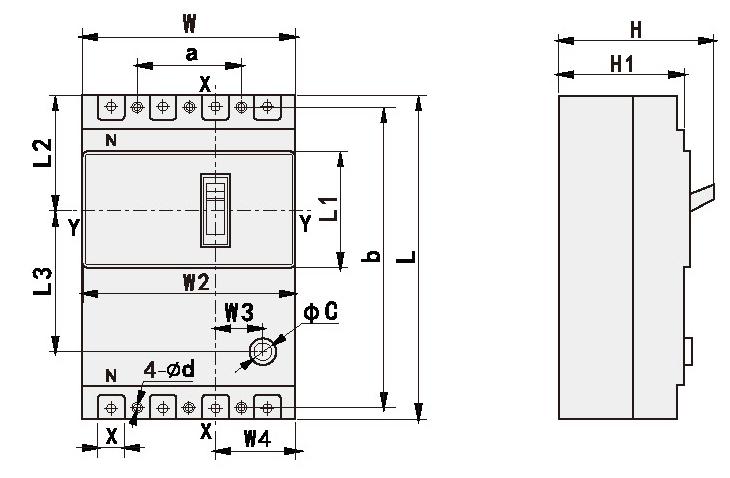

板前接线外形及安装尺寸(三极、四极)X-X、Y-Y为三极断路器中心
| 型号 | SWM20L-160 SWM20LM-160 | SWM20L-250 SWM20LM-250 | SWM20L-400 SWM20LM-400 | SWM20L-630 | ||||
| 极数 | 3 | 3N/4 | 3 | 3N/4 | 3 | 3N/4 | 3N/4 | |
| 外 形 尺 寸 | L | 225 | 276 | 360 | 360 | |||
| W | 108 | 142 | 109 | 145 | 162 | 206 | 280 | |
| H | 105 | 143 | 150 | 150 | ||||
| H1 | 87 | 103 | 111 | 112 | ||||
| 安 装 尺 寸 | a | 35 | 70 | 35 | 70 | 51 | 102 | 70/140 |
| b | 204 | 240 | 324 | 298 | ||||
| Φd | 4.3 | 4.5 | 7 | 7 | ||||
| 开 孔 尺 寸 | L1 | 80 | 90 | 90 | 88 | |||
| L2 | 80 | 102 | 142 | 133 | ||||
| L3 | 95 | 120 | 142 | 150 | ||||
| W2 | 108 | 142 | 109 | 145 | 52 | 60 | ||
| W3 | 50 | 50 | 53.5 | 141(左侧) | ||||
| W4 | 72 | 72 | 77 | 104 | ||||
| ΦC | 18 | 18 | 18 | 18 | ||||
| X | 16 | 23 | 31 | 41 | ||||
注:SWM20LM系列无三极规格。

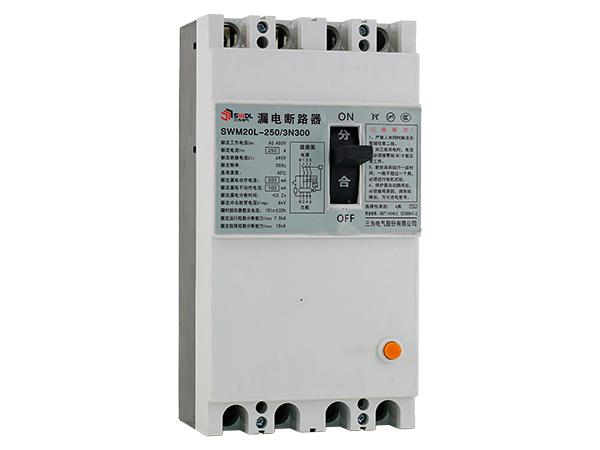

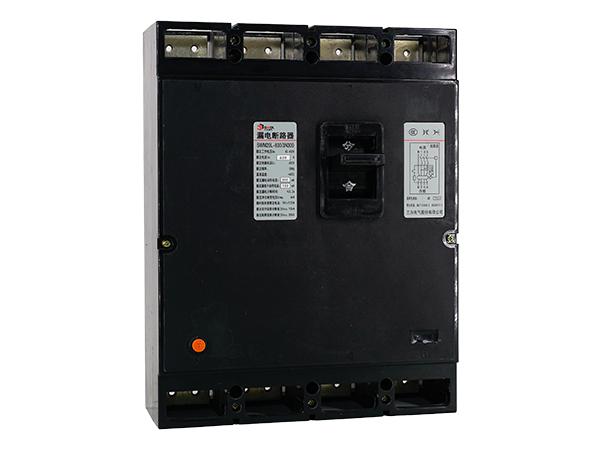

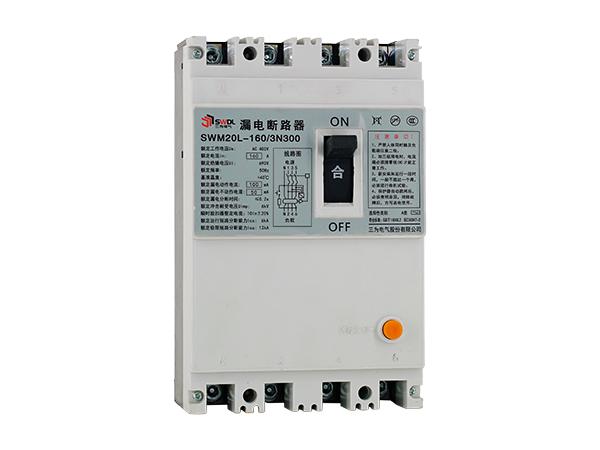

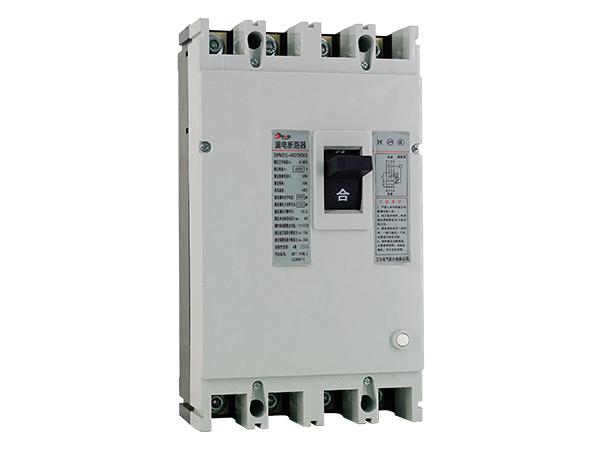

SWM20L漏电断路器
