适用范围

DZ15系列塑料外壳式路器(以下简称断路器)，适用于交流50Hz、额定工作电压380V及以下，额定电流至100A的电路中作配电或电动机的过载及短路保护用。亦可作为线路的不频繁转换及电动机的不频繁起动之用。

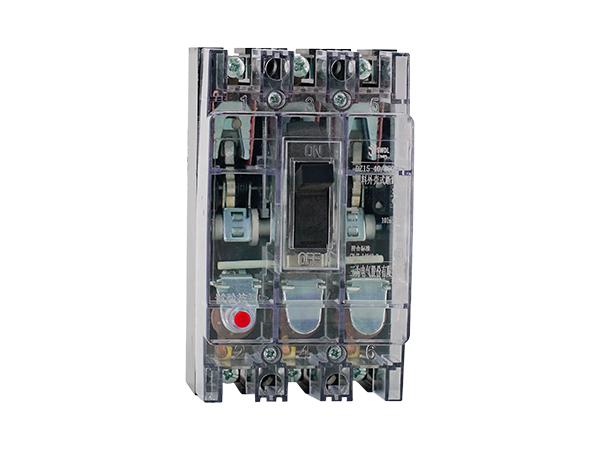

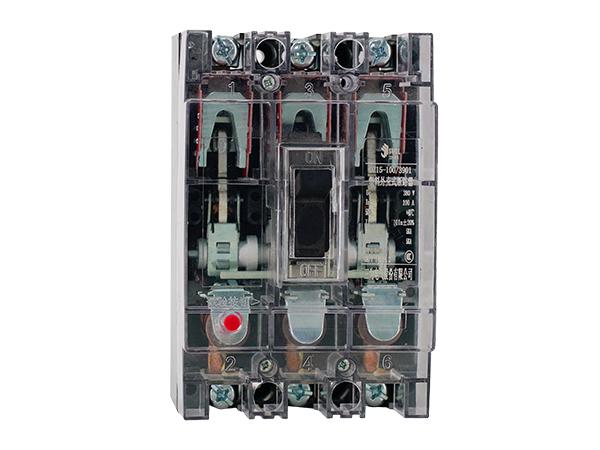

本系列派生的透明外壳式断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成，可直观判断触头的通断状态，广泛用于建筑工地临时用电场所。

符合标准:GB/T14048.2及IEC 60947-2

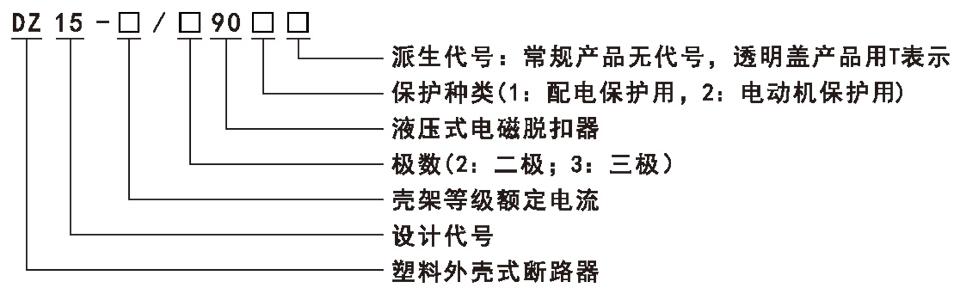

型号及含义

正常工作和安装条件

◎安装地点的海拨不超过2000m。

◎周围空气温度不高于+40℃和不低于-5℃，24h的平均值不超过+35℃。

◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。

◎安装类别为川，污染等级为3级。

◎安装在无显著摇动、冲击振动及无雨雪侵袭的地方，且外磁场不应超过地磁场的5倍;上接线端子接电源侧(1、3、5)，下接线端子接负载侧(2、4、6)，与垂直面的倾斜度不超过5°

◎在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。

◎断路器应按产品的使用说明书安装。

主要技术参数及技术性能

操作循环次数与试验参数符合表2规定

保护特性

过电流脱扣器具有过载保护和短路保护，动作特性见表3(配电用)及表4(保护电动机用)。

表3(配电用)

表4(保护电动机用)

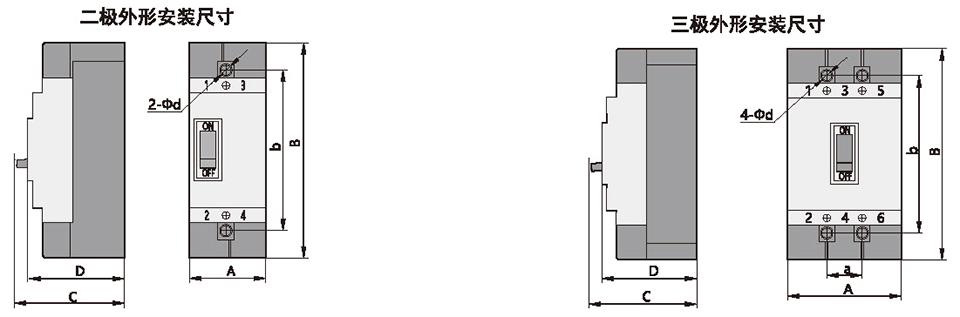

外形及安装尺寸
