适用范围

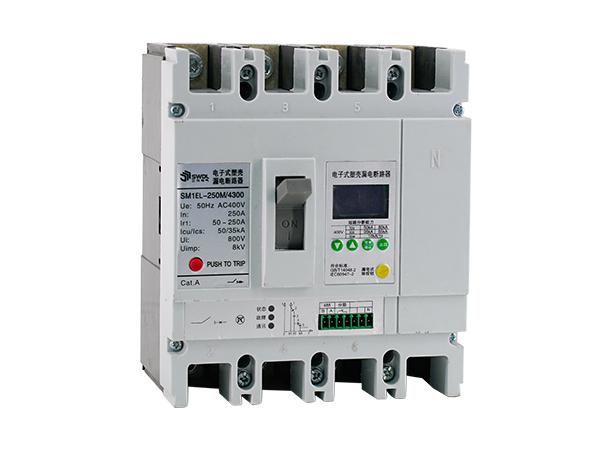

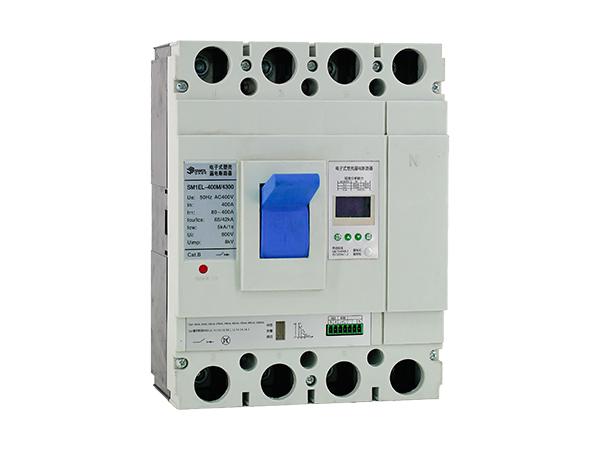

SWM1EL系列电子式剩余电流保护断路器(以下简称断路器)，是本公司设计、开发的新型漏电断路器之一，其绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流63A至800A的配电电路中，用于提供间接接触保护，防止因设备绝缘损坏产生接地故障电流而引起的火灾危险;并可用来分配电能及线路不频繁起动，保护线路、电路设备免受过载、短路、过欠电压、单相接地等故障的危害。断路器是一体式、多功能、可通讯、负荷电流可调的剩余电流动作断路器。符合智能电网管理的各项智能化要求，特别适用于城乡电网各级综合保护，是配合国家智能电网运行的首选产品。
该断路器采用微处理器控制器，具有过载长延时、短路短延时和短路瞬时三段保护特性，剩余电流动作保护、过电压保护、欠电压保护、三相电流不平衡保护、缺相保护，各保护特性均可可调整定，同时具有故障记录及通讯功能。
◆断路器可提供适用于隔离，符号表示为"一x一"。
◆断路器符合标准:IEG 60947-2及GB/T 14048.2低压断路器及附录B具有剩余电流保护的断路器。
主要特点
●采用微处理器控制器，液晶显示，实时在线检测三相电压、电流和剩余电流;人机界面，操作简便。
●具有过载长延时保护、短路短延时保护和短路瞬时三段保护功能。
●额定剩余动作电流I△n及极限不驱动时间分级可调，可根据实际情况现场可调整定。
●一体式结构，集多种保护功能，且各保护参数可调整定。
●具有可通讯功能(MODBUS通讯协议)，实现遥信、测、、遥调功能。
●外形体积与SWM1E系列断路器同规格相同，安装具有较好的互换性。
适用工作环境
◎安装地点的海拨不超过2000m。
◎周围介质温度不高于+40℃和不低于-5°c，24h的平均值不超过+35℃。
◎安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。
◎污染等级为3级:断路器主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为!。
◎无显著摇动和冲击振动的地方，没有雨雪侵袭的地方。
◎在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。
◎断路器应按产品的使用说明书安装。

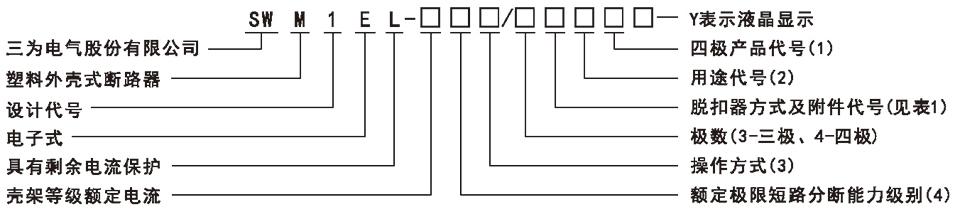

型号含义及分类
注:(1)四极时中性N极分A、B、0、D四种型式:A型-N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分;B型-N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分):C型-N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分):D型-N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
(2)配电用断路器无代号;保护电动机用断路器用2表示。
(3)手柄直接操作无代号;电动操作用P表示;转动手柄操作用Z表示
(4)M-较高分断型，H-高分断型。
表1脱扣器方式及附件代号
| 310 | 340 | 其余附件 |
| 分励、过压、欠压、缺相 | 增加辅助 | 订货另行注明 |
| 标配 | 选配 |
主要技术性能指标
主要技术性能指标见表2
| 壳架等级额定电流Inm(A) | 250 | 400 | 800 | |||||||
| 型号 | SWM1EL-250 | SWM1EL-400 | SWM1EL-800 | |||||||
| 极数 | 3 | 4 | 3 | 4 | 3 | 4 | ||||
| 额定电流In(A) | 250(Ir1=63~250) | 400(Ir1=160~400) | 630(Ir1=250~630) 800(Ir1=315~800) | |||||||
| 额定工作电压Ue(V) | AC400 | AC400 | AC400 | |||||||
| 额定绝缘电压Ui(V) | 800 | |||||||||
| 额定冲击耐受电压Uimp(kV) | 8 | |||||||||
| 分断能力级别 | M | H | M | H | M | H | ||||
| 额定极限分断能力Icu(kA) | 50 | 85 | 50 | 65 | 85 | 65 | 65 | 85 | 65 | |
| 额定运行分断能力Ics(kA) | 35 | 50 | 35 | 42 | 50 | 42 | 42 | 50 | 42 | |
| 额定短时耐受电流Icw(kA)/1s | -- | 5 | 630A=8, 800A=9. .6 | |||||||
| 额定剩余动作电流IΔn(mA) | 50/100/150/200/300/400/500/600/800/1000可选 | |||||||||
| 额定剩余不动作电流IΔn0(mA) | 50%IΔn | |||||||||
| 额定极限不驱动时间(s) | 0.2/0.3/0.5可选 | |||||||||
| 额定剩余短路接通(分断)能力IΔm(kA) | 25%lcu | |||||||||
| 选择性类别 | A | B | B | |||||||
| 飞弧距离(mm) | *50 | *100 | *100 | |||||||
| 操作性能(次) | 通电 | 8000 | 7500 | 7500 | ||||||
| 不通电 | 20000 | 10000 | 10000 | |||||||
| 外形及安装尺寸 (mm) | W | 107 | 142 | 150 | 198 | 210 | 280 | |||
| L | 165 | 257 | 280 | |||||||
| H | 110 | 146.5 | 155 | |||||||
| H1 | 90 | 106.7 | 115.5 | |||||||
| a | 35 | 44 | 70 | |||||||
| b | 126 | 194 | 243 | |||||||
| Φd | 4.5 | 7 | 7 | |||||||
| 接线方式 | 板前接线、板后接线、插入式接线 | |||||||||
| 附件 | 内部 | 分励脱扣器、欠压脱扣器、辅助开关、报警开关 | ||||||||
| 外部 | 电动操作机构、手柄操作机构 | |||||||||
功能保护特性及参数
功能保护特性及参数见表3
| 产品功能 | 保护特性及参数 | |
| 显示功能 | OLED液晶显示:剩余动作电流、三相电压、三相电流等 | |
| 电压测量 | A-N、B-N、C-N相电压,10~300V | |
| 电流和剩余电流测量 | 运行电流(0.4~2)In,剩余电流5~1000mA | |
| 过 载 长 延 时 保 护 | 长延时电流保护 | 开/关(默认开) |
| 额定整定电流Ir1(A) | 0.4~1.01n(默认In) | |
| 过载长延时时间t1(s) | 12~100(默认12) | |
| 动作时间T | 动作时间按T=(1.5lr1)2xt1/l2计算,允差±10% | |
| 短 路 短 延 时 保 护 | 短延时电流保护 | 开/关(默认开) |
| 短路短延时倍数(XIr1) | 2~121r1(默认6) | |
| 短路短延时时间t2(ms) | 60~300(默认200) | |
| 动作时间T(s) | t2±15% | |
| 短 路 瞬 时 保 护 | 瞬时电流保护 | 开(不能关闭) |
| 瞬时电流时倍数(XIr1) | 4~141r1(默认10) | |
| 短路短延时时间t2(ms) | 60~300(默认200) | |
| 动作时间Ti(s) | <0.2s | |
| 外部分断功能 | 开(不能关闭) | |
| 三相电流不平衡 | 开/关(默认关) | |
| 不平衡整定值:50%~100%Ir1(默认80%) | ||
| 过电压保护 | 开/关(默认开) | |
| 过电压动作整定值:255V~300V(默认275V) | ||
| 欠电压保护 | 开/关(默认关) | |
| 欠电压动作整定值:100V~195V(默认165V) | ||
| 缺相保护 | 开/关(默认关) | |
| 缺相动作整定值:50V~120V(默认100V) | ||
| 全失压保护 | 开/关(默认关) | |
| 漏 电 保 护 | 漏电保护 | 开/关(默认开) |
| 额定剩余动作电流IΔn(mA) | 50、100、150、200、300、400、500、600、800、1000(默认500) | |
| 额定最大分断时间(ms) | 200、400、600、800、1000、1200、1400、1600、1800、2000(默认400) | |
| 漏电突变保护 | 开/关(默认关) | |
| 漏电突变(mA) | 30、40、50、60、70、80、90、100(默认100) | |
| 自动跟踪保护 | 开/关(默认关) | |
| 通讯协议 | MODBUS,通讯波特率(bps):2400、4800、9600、19200(默认9600) | |
电子式脱扣器保护特性
长延时过电流保护反时限特性见表4
| 电流 | 动作时间 | |||||||||
| 配 电 用 | 1.05lr1 | 2h内不动作 | ||||||||
| 1.3lr1 | ≤1h动作 | |||||||||
| 21r1 | 整定时间t1(s) | Inm=250A | Inm=400、800A | |||||||
| 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |||
| 电 动 机 保 护 用 | 1.05lr1 | 2h内不动作 | ||||||||
| 1.31r1 | ≤1h动作 | |||||||||
| 1.51r1 | 动作时间T1(s) | Inm=250A | Inm=400、 、800A | |||||||
| 21.3 | 107 | 142 | 178 | 21.3 | 107 | 178 | 267 | |||
| 21r1 | 整定时间t1(s) | 12 | 60 | 80 | 100 | 12 | 60 | 100 | 150 | |
| 7.21r1 | 动作时间T1(s) | 0.93 | 4.63 | 6.17 | 7.72 | 0.93 | 4.63 | 7.72 | 11.6 | |
| 注:1.动作时间符合 12T1=(21r1)2t1,(1.2lr1≤l | ||||||||||
短延时过电流保护特性见表5
| 电流 | 动作时间 | |||||
| Ir2≤1<1.51r2 | 反时限 | I2T2=(1.51r2)2t2 | ||||
| 1.51r2≤1 | 定时限 | 整定时间t2(s) | 0.06 | 0.1 | 0.2 | 0.3 |
| 允差 | ±0.02 | ±0.03 | ±0.04 | ±0.06 | ||
| 可返回时间(s) | 0.14 | 0.21 | ||||
| 注:反时限动作时间允差±20% | ||||||
短路瞬时保护特性见表6
| 额定电流(A) | 100,250,400 | 630,800 |
| 整定电流 | Ir3=(4,6,7,8, 10, 11,12,13,14)xIr1 | Ir3=(4,5,6,7,8,9,10, 11, 12)xIr1 |
| 动作特性 | 1≤0.851r3不动作, ≥1.15lr3动作 | |
过压、欠压、缺相、全失压动作保护见表7
| 过压保护(可调) | 欠压保护(可调) | 缺相综合保护 | 全失压保护 |
| 275V±5% | 165V±5% | 100V±5% | OV |

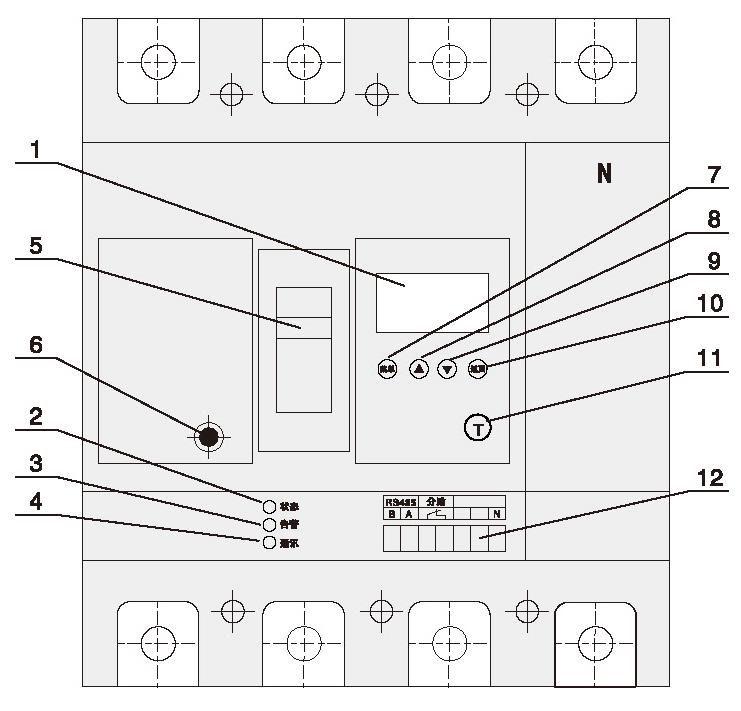

显示及操作面板结构简介
1-0LED液晶显示屏
2-状态指示灯:断路器正常工作时，指示指示灯闪亮。
3-告誓指示灯:断路器出现故障时，指示灯常亮，无故障时息灭。
4-通讯指示灯:断路器接收到完整的数据帧时，指示灯闪烁一次。
5-断路器分合闸操作手柄
6-断路器脱扣试验按钮
7-菜单(确认)键菜单，进入主菜单，设置过程中做确认键用(切换进入下一个设置参数)。
8-增量键▲]，增大参数设置界面的参数值。
9-减量键门，减小参数设置界面的参数值。
10-返回键返回，设置过程中做返回用，工作界面下为异常状态清除功能。
菜单键菜单|+返回键返回，参数设置果面时，可快速保存修改的参数值。
11-漏电试验按键试验，在工作果面时，测试漏电检测回路是否正常脱扣。
12-通讯和分励接线端子，1、2端口为RS485通讯B、A短接3、4脚则断路器脱扣。
运行显示说明

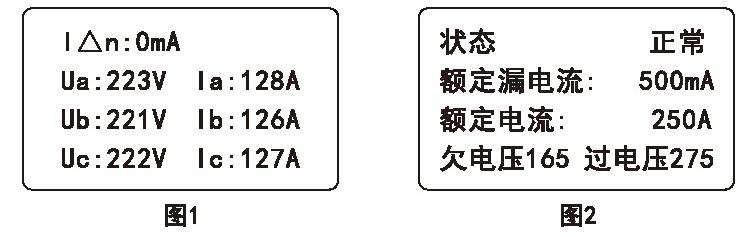

◎断路器运行显示:断路器在合闸运行状态下，如图1、图2轮显当前运行参数。

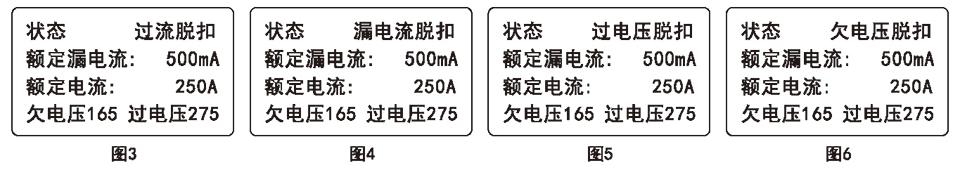

◎断路器告释:断路器过压、欠压、缺相、过载、短路等功能设置开启情况下，若出现相应的故障时，断路器显示告”提示，如果同时有多个告警信息，会轮流显示告警信息，同时故障指示灯亮起，如图3、图4、图5、图6等轮显当前运行参数所示。
功能设置操作指南

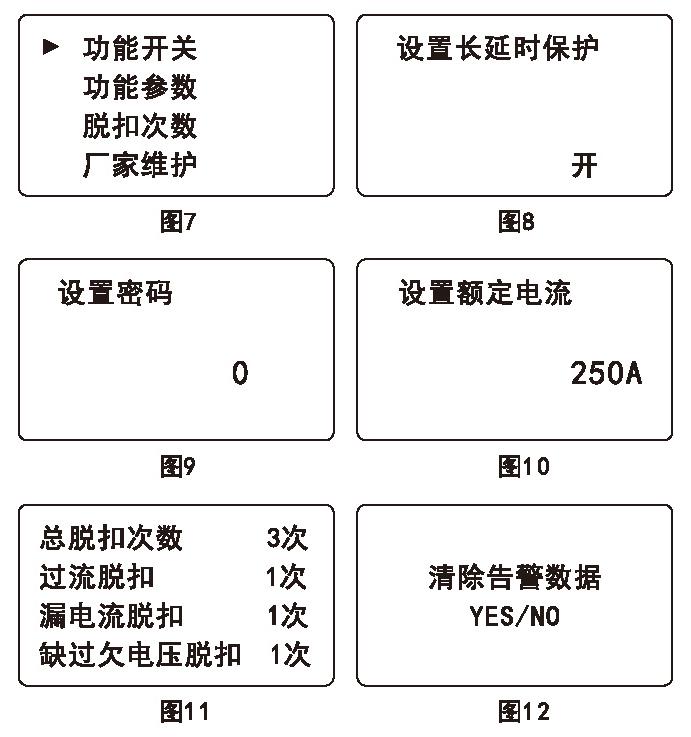

◎功能设置:按【菜单】键进入菜单选择界面，如图7，选择相应的菜单，再按【菜单】键进入相应的功能设置。◇进入“功能开关”时，如图8所示为功能开启或关闭调整通过【↑】或【↓】可进行各功能参数调整;按【菜单】键确认同时进入下一级设置菜单，不需要调整的参数，直接按【菜单】键进入下一级参数，调整好所有参数后，按【菜单】键确认保存，不需要保存或者设置错误时，直接按【返回】键放弃参数设置。
◇进入“功能参数”时，如图9所示，需要输入密码(2)进入如图10为参数功能调整，通过【个】或【↓】可进行各功能参数调整:按【菜单】键确认参数，调整好所有参数后，按【菜单】键确认保存，不需要保存或者设置错误时，直接按【返回】键放弃参数设置。
◇进入“脱扣次数”时，如图11所示，按【菜单】键，进入清除告警数据界面，如图12，此时再按【菜单】键，则清除全部数据并返回主菜单。在任一界面中，按【返回】键退出菜单，进入工作果面。

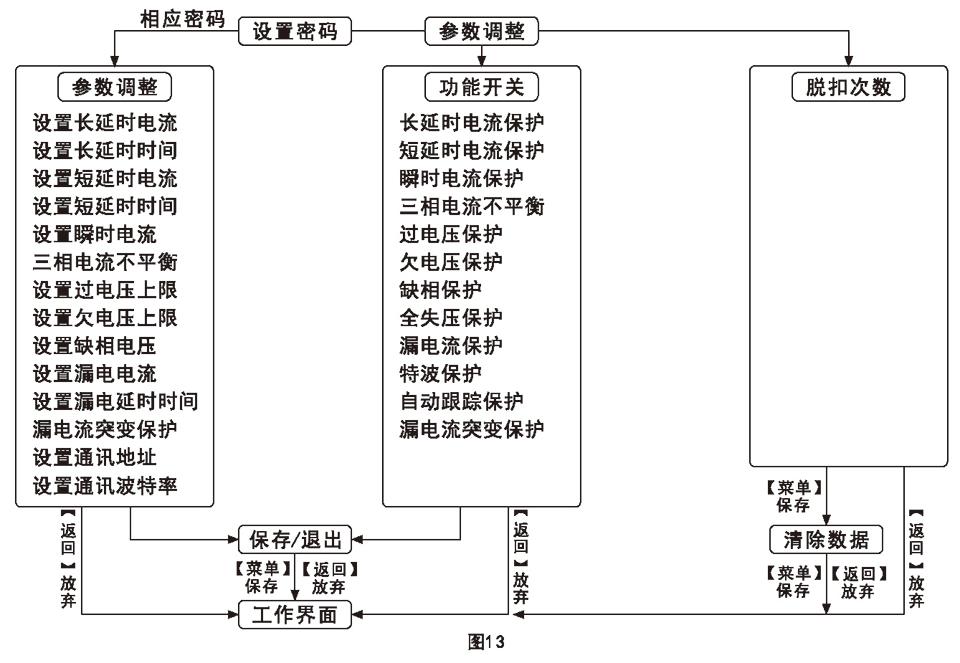

◇各级菜单如图13所示，在任一界面中按【返回】键，直接退出菜单，不保存参数，进入工作界面;按【菜单】+【返回】键可快速保存修改的参数值。
SWM1EL 电子式塑壳漏电断路器
