适用范围

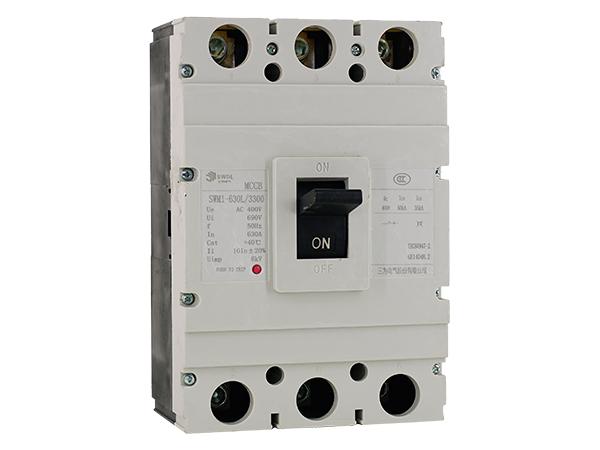

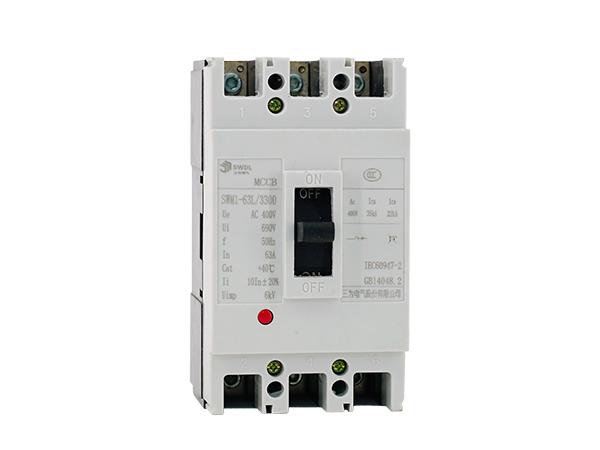

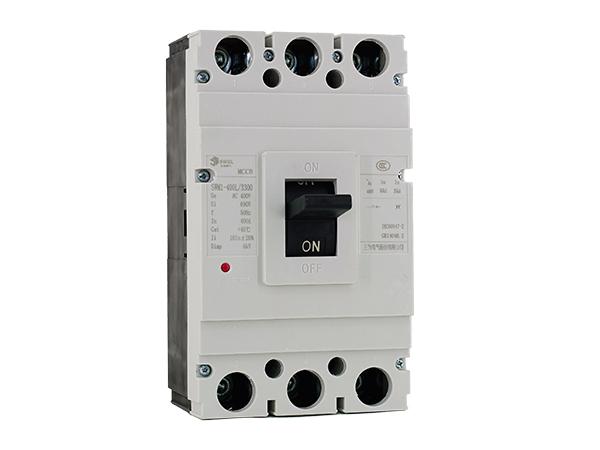

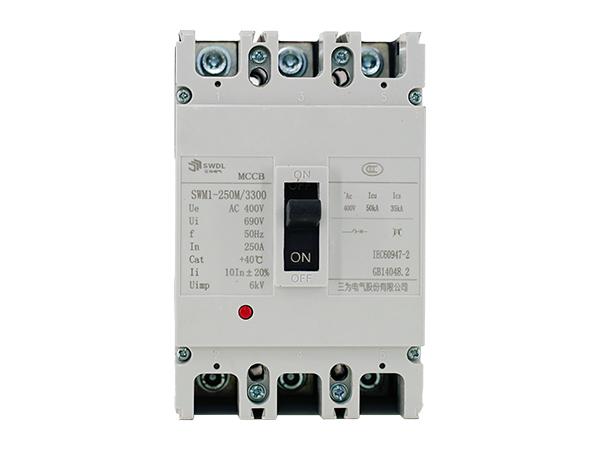

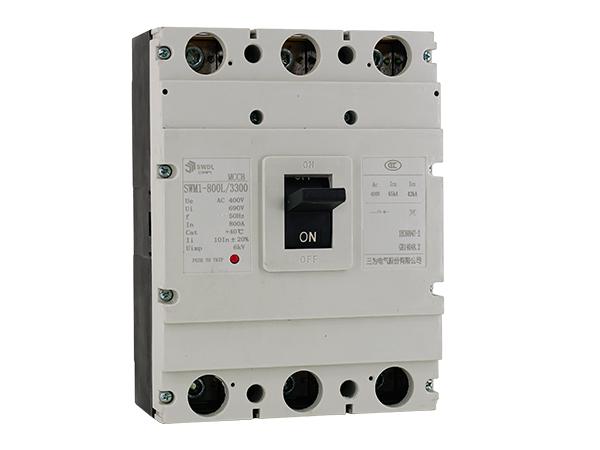

SWM1系列塑料外壳式断路器(以下简称断路器)，是本公司开发的新型断路器之一。其额定绝缘电压为800V(SWM1-63为500V),适用于交流50Hz，额定工作电压690V及以下(SWM1-63为400V)，额定工作电流至1250A的配电网络中，用来分配电能和正常工作条件下作线路不频繁接通、分断转换之用。断路器具有过载短路和欠电压保护功能，能保护线路和电气设备不受损坏。

断路器按其额定极限分断能力的高低，分为c型(基本型)、S型(低分断型)、L型(标准型)、M型(较高分断型H型(高分断型)四种。该断路器具有体积小、分断能力高、飞弧距离短(部分规格零飞弧)、抗振动等特点。断路器可垂直安装(即竖装),亦可水平安装(即横装)。断路器符合标准:GB/T14048.2及IEC60947-2

适用工作环境

〇安装地点的海拨不超过2000m。

〇周围介质温度不高于+40℃和不低于-5c，24h的平均值不超过+35℃。

〇安装地点的空气相对湿度在周围最高温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%,并考虑温度变化发生在产品表面上的凝露，应采取特殊的措施。

〇污染等级为3级。

〇断路器主电路安装类别为川，不接至主电路的辅助电路和控制电路安装类别为川。

〇在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。

〇没有雨雪侵袭的地方。

〇断路器应按产品的使用说明书安装。

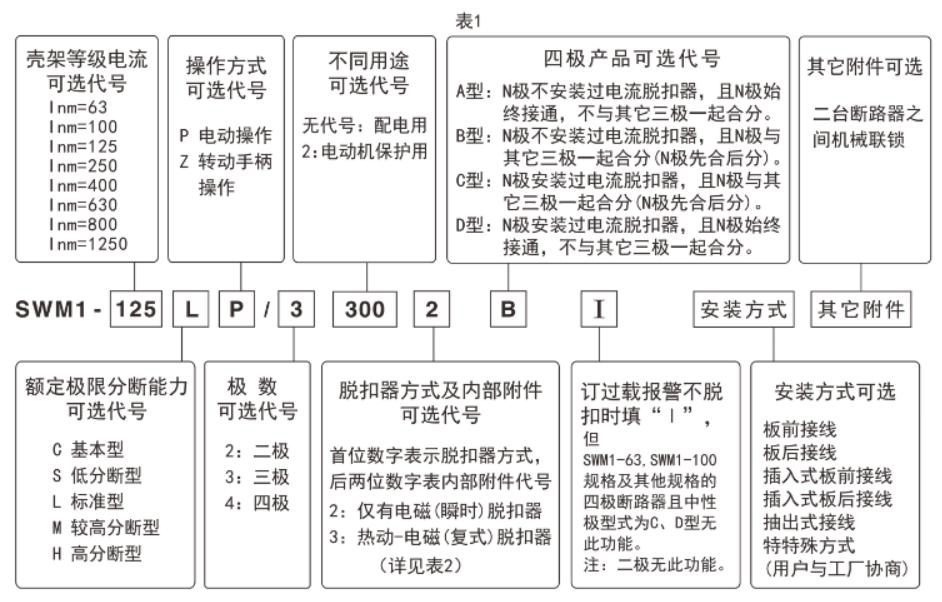

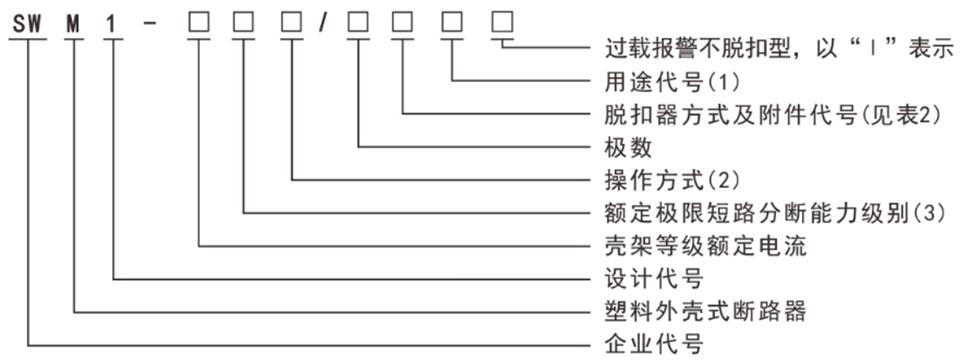

型号含义及分类

注:(1)配电用断路器无代号;保护电动机用断路器用2表示(2)手柄直接操作无代号;电动操作用P表示;转动手柄操作用Z表示(3)C-基本型，S-低分断型，L-标准型，M-较高分断型，H-高分断型。

分类

按产品极数分为三极、四极，四极产品中性极(N)的型式分四种:A型:N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。B型:N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。C型:N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)。D型:N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。

◎按额定电流(A)分:

SWM1-63为6、10、16、20、25、32、40、50、63A九级(6A规格无过载保护);SWM1-100为10、16、20、25、32、40、50、63、80、100A十级;SWM1-125为10、16、20、25、32、40、50、63、80、100、125A十一级;SWM1-250为100、125、140、160、180、200、225、250A八级;

SWM1-400为225、250、315、350、400A五级;

SWM1-630为400、500、630A三级;

SWM1-800为630、700、800三级;

SWM1-1250为630、700、800、1000、1250A五级。

按接线方式分:板前接线、板后接线、插入式板前接线、插入式板后接线四种。

按过电流脱扣器型式分:热动电磁(复式)型、电磁(瞬时)型两种。

按断路器是否带附件分为带附件和不带附件两种:附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助开关、报警开关四种;外部附件有转动手柄操作机构、电动操作机构、联锁机构及辅助装置的接线端子等。

SWM1系列塑壳断路器快速选用表

举例:

1、如订SWM1-125M三极,电动机保护用,额定电流为80A,并带分励脱扣器、辅助触头、板前接线且要求两台带机械联锁机构，即写为订SWM1-125M/33402,In=80A,板前接线2台机械联锁,分励脱扣器电压AC220V。如订SWM1-250四极，配电用，额定电流为180A，并带有电动操作机构及分励脱扣器，N极不安装过电流脱扣器，且N极与其它三极一起合分形式，板后接线10台。即写为订SWM1-250P/4310，In=180A，板后接线10台，电操电压:AC220V，分励脱扣器电压:AC220V。

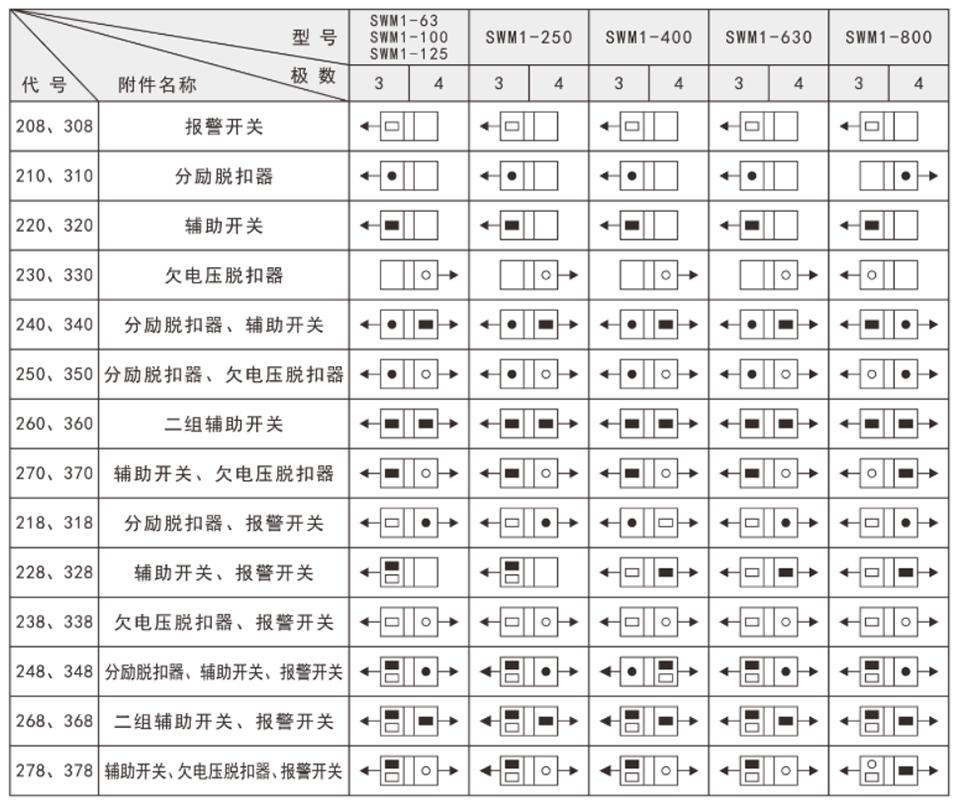

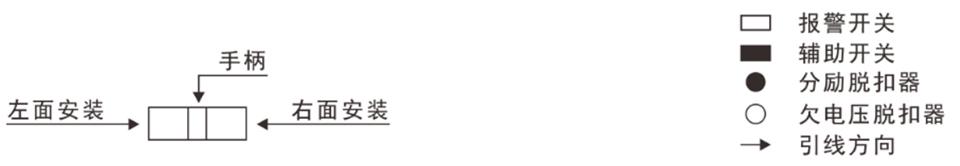

脱扣器方式及内部附件代号

脱扣器方式及内部附件代号见表2

注:1.000-表示无热动或电磁脱扣器;200-表示仅有电磁脱扣器的断路器;300-表示带有热动-电磁脱扣器的断路器;

2.对SWM1-125、250二极产品只有210、310、220、320、230、330:对SWM1-125、250四极产品，N极为A型和D型时无260.360、268、368:并且240、340分励脱扣器、辅助开关位置互换:

3.对SWM1-400、630、800产品中的248、348、278、378规格中辅助开关头为一对触头(即一常开、一常闭)，268、368规格中的辅助开关为三对触(即三常开、三常闭);

4.对SWM1-63、100、125、250产品中的220、320、240、340、270、370规格中辅助开关可供二对触头(即二常开、二常闭)，260、360可供三对触头(即三常开、三常闭)，但订货时需要注明。

主要技术指标

主要性能技术参数见表3

保护特性

断路器热动型脱扣器具有反时限特性，电磁脱扣器为瞬时动作，特性见表4

功率损耗

功率损耗表5

降容系数

环境温度变化的降容系数见表6

高海拔降容

海拔超过适用工作环境的2000m，断路器电气性能可参照表7修正:
