用途及适用范围
DZ47-125系列小型塑壳断路器(以下简称断路器)，适用于交流50/60Hz，额定电压为400V及单相230V以下，额定电流至125A的电路中，作电气线路及设备的过载和短路保护之用，也可以在正常情况下作为线路的不频繁通断操作与隔离使用。产品适用于工业、商业、高层建筑和民用住宅等各种场所。
产品外观小巧，性能优良、可靠，分断能力较高，脱扣讯速，标准导轨安装，壳体采用高阻燃及耐冲击塑料，使用寿命长。
产品符合GB/T 14048.2、IEC60947-2标准的要求。

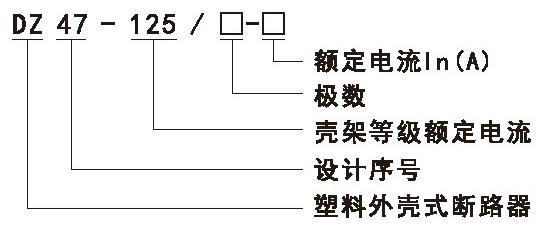

型号及其含义
主要技术参数
基本参数
| 额定电流In(A) | 极数 | 额定工作电压(V) | 额定短路分断能力(kA) | 冲击耐受电压Uimp(kV) | 操作性能(次) |
| 63、80、100、125 | 1P、2P | 230/400 | 6 | 4 | 无载:7000 有载:1500 |
| 3P、4P | 400 |
过电流保护特性
| 周围环境温度 | 额定电流In(A) | 起始状态 | 试验电流 | 规定时间 | 预期结果 | 备注 |
| 30±2℃ | In≤63 | 冷态 | 1.05In | 1h内 | 不脱扣 | |
| In>63 | 冷态 | 1.05In | 2h内 | 不脱扣 | ||
| In≤63 | 热态 | 1.301n | 1h内 | 脱扣 | 电流在5s内稳定上升至规定值 | |
| In>63 | 热态 | 1.30ln | 2h内 | 脱扣 | ||
| -5~45℃ | In≤125 | 冷态 | 81n | t≥0.2s | 不脱扣 | |
| 冷态 | 121n | t<0.2s | 脱扣 |
外形及安装尺寸

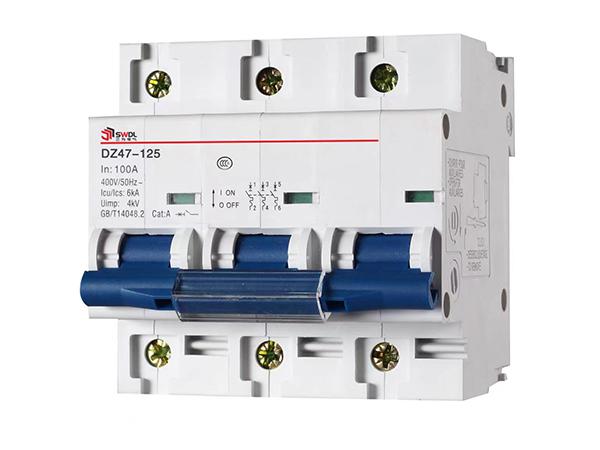

DZ47-125小型断路器
